Замена жесткого диска Dell Inspiron 15R SE 7520
В этом руководстве показано, как снять и заменить жесткий диск.
Шаг 1
ВНИМАНИЕ: Перед началом работы внутри компьютера ознакомьтесь с инструкцией по технике безопасности, прилагаемой к компьютеру, и выполните шаги, описанные в разделе «Перед началом работы».

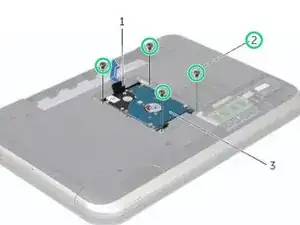

Снимите винты, крепящие модуль жесткого диска к корпусу компьютера.
Шаг 2

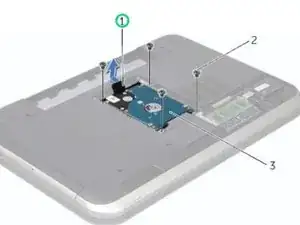

Потяните за язычок и сдвиньте модуль жесткого диска к задней части компьютера, чтобы отсоединить его от разъема на системной плате.
Шаг 3

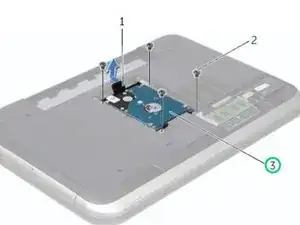

Извлеките модуль жесткого диска из корпуса компьютера.
Шаг 4

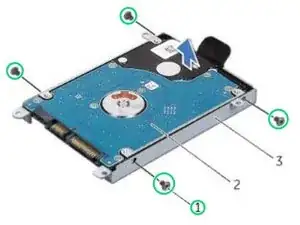

Снимите винты, крепящие кронштейн жесткого диска к жесткому диску.
Шаг 5

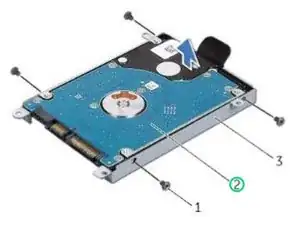

Снимите жесткий диск с кронштейна.
Шаг 6

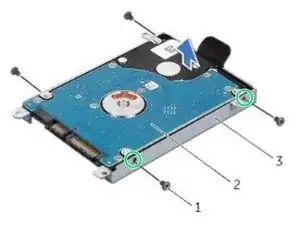

Совместите отверстия под винты на кронштейне жесткого диска с отверстиями под винты на НОВОМ жестком диске.
Шаг 7

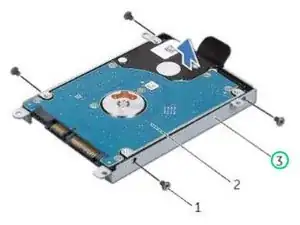

Установите винты, крепящие кронштейн жесткого диска к жесткому диску.
Шаг 8
Установите модуль жесткого диска на корпус компьютера.
Шаг 9
Потяните за язычок и сдвиньте модуль жесткого диска к передней части компьютера, чтобы подключить его к разъему на системной плате.
Шаг 10
Установите винты, крепящие модуль жесткого диска к корпусу компьютера.
