Замена узла дисплея Dell Inspiron 15-5567
В этом руководстве показано, как снять и установить узел дисплея.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера следуйте инструкциям из раздела «После работы внутри компьютера».
Отсоедините кабель дисплея от системной платы.
Шаг 2

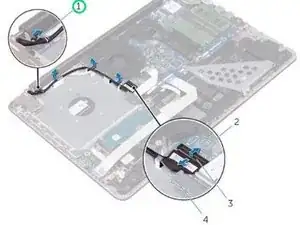

Запомните путь прокладки кабеля дисплея и снимите кабель с направляющих.
Шаг 3
Поднимите защёлку и отсоедините кабель дисплея от системной платы.
Шаг 4

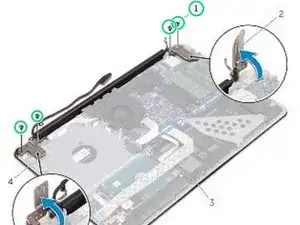

Удалите винты, фиксирующие петли дисплея к опоре для запястий и узлу клавиатуры.
Шаг 5

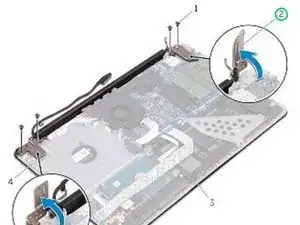

Разведите петли дисплея.
Шаг 6

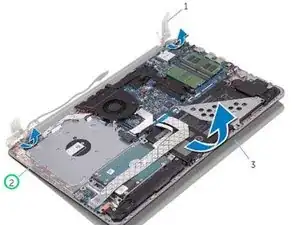

Поднимите опору для запястий и узел клавиатуры с узла дисплея.
Шаг 7
Поместите опору для запястий и узел клавиатуры на НОВЫЙ узел дисплея.
Шаг 8
С помощью направляющих зафиксируйте петли дисплея на опоре для запястий и узле клавиатуры.
Шаг 9
Установите винты, фиксирующие петли дисплея на опоре для запястий и узле клавиатуры.
Шаг 10

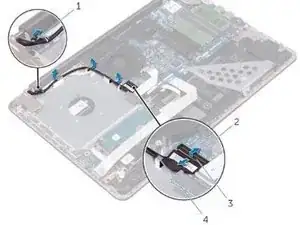

Проложите кабель дисплея через направляющие на опоре для запястий и клавиатуре.
Шаг 11

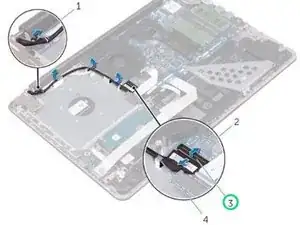

Сдвиньте кабель дисплея к разъёму на системной плате и закройте защёлку, чтобы зафиксировать кабель.
Шаг 12
Сдвиньте кабель батареи к разъёму на системной плате.
Перевод руководства с ifixit.com
