Замена материнской платы Asus Vivobook Q301LA-BHI5T02
В этом руководстве показано, как заменить неисправную материнскую плату новой. Другие компоненты отсоединяются от материнской платы, чтобы их можно было сохранить и подключить к новой плате. Одним из наиболее распространённых признаков неисправной материнской платы являются случайные перезагрузки. Если вы часто сталкиваетесь с этим, виновницей может быть неисправная материнская плата.
Шаг 1
Убедитесь, что компьютер выключен.
Переверните устройство так, чтобы задняя крышка была обращена к вам.
Шаг 2
Удалите четыре винта Phillips #1 длиной 5 мм с верхней части ноутбука.
Удалите два винта Phillips #1 длиной 6 мм с боков ноутбука.
Удалите четыре винта Phillips #1 длиной 2 мм с нижней части ноутбука.
Шаг 3
Используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть нижнюю часть ноутбука. Медленно проведите им вдоль кромок, время от времени поворачивая, чтобы освободить нижнюю крышку из защёлок, удерживающих её на месте.
Шаг 4
Снимите крышку и удалите заднюю панель устройства.
Шаг 5

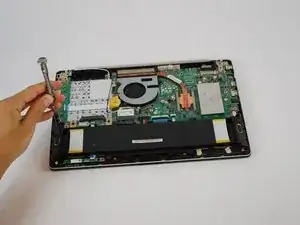

Отвинтите шесть винтов 3 мм с помощью отвёртки Phillips #1, удерживающих аккумулятор.
Шаг 6

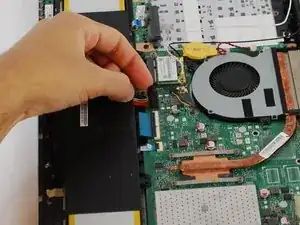

Отключите разъём аккумулятора от материнской платы.
Шаг 7

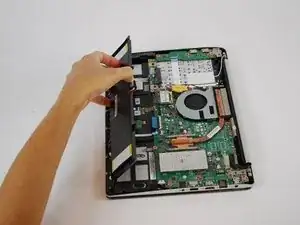

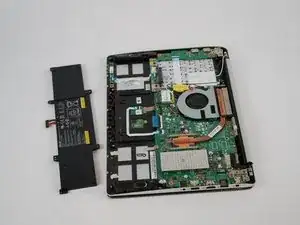

Аккуратно выньте аккумулятор из посадочного места.
Шаг 8

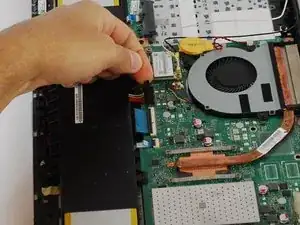

Отключите два тонких кабеля, подключенных к модулю Wi‑Fi.
Шаг 9
Отвинтите винт 2 мм с помощью отвёртки Phillips #1, удерживающий модуль Wi‑Fi.
Шаг 10

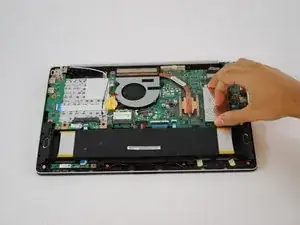

Отключите модуль Wi‑Fi от материнской платы и извлеките его из устройства.
Шаг 11

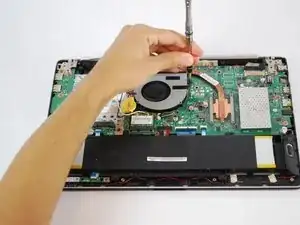

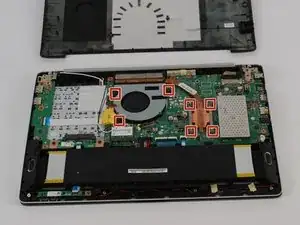

Отвинтите три чёрных винта 3 мм и четыре медных винта 2 мм с помощью отвёртки Phillips #1, удерживающих вентилятор и радиатор.
Шаг 12

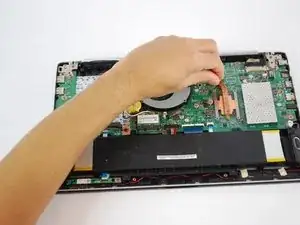

Отсоедините провод, подключающий вентилятор к материнской плате.
Шаг 13

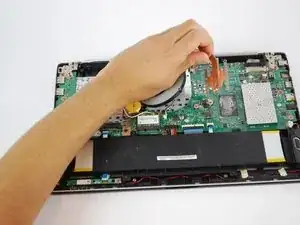

Аккуратно снимите вентилятор и радиатор с материнской платы.
При сборке убедитесь, что вы очистили процессор и радиатор и заново нанесли термопасту на процессор. Следуйте этому руководству, чтобы узнать, как.
Шаг 14

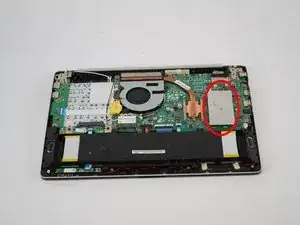

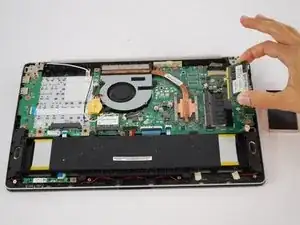

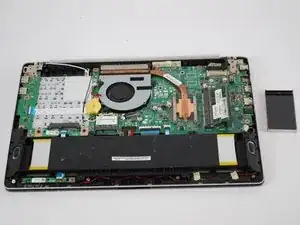

Снимите крышку, закрывающую чипы памяти.
Шаг 15

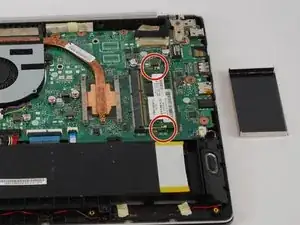

Аккуратно раздвиньте держатели планки памяти в стороны.
Шаг 16

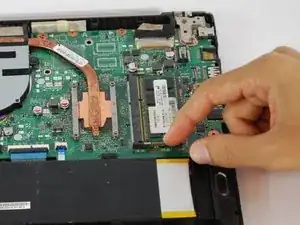

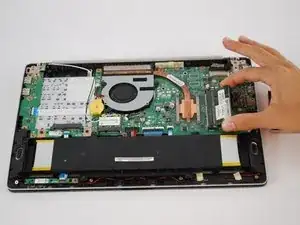

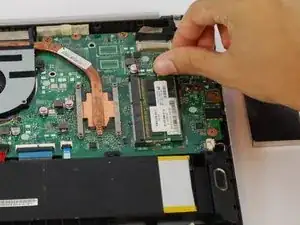

Извлеките оперативную память из устройства.
Шаг 17

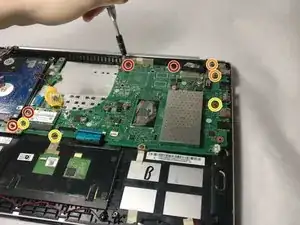

Удалите четыре винта Phillips #1 длиной 4,0 мм, показанных на изображении.
Удалите два винта Phillips #1 длиной 5,0 мм, показанных на изображении.
Удалите три винта Phillips #1 длиной 3,0 мм, показанных на изображении.
Шаг 18

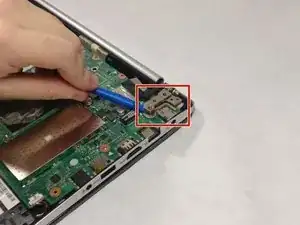

С помощью пластикового инструмента для открывания подденьте указанный шарнир до тех пор, пока под него не поместятся пальцы.
Подтяните шарнир до конца вверх.
Шаг 19

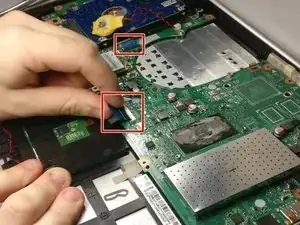

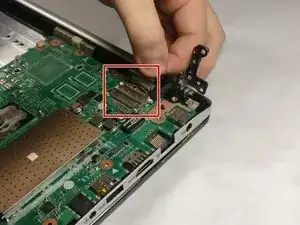

Отключите материнскую плату от двух показанных разъёмов.
Шаг 20

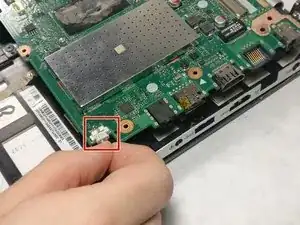

Отключите материнскую плату от показанного разъёма.
Шаг 21

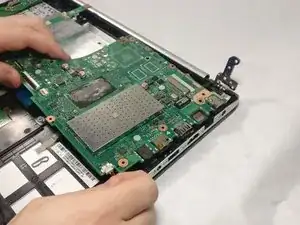

Осторожно вытащите материнскую плату.
Шаг 22

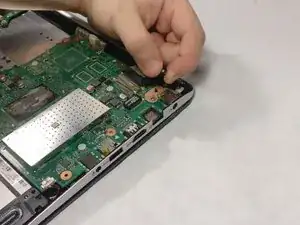

Отключите материнскую плату от показанного разъёма — материнская плата теперь извлечена из вашего устройства.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
