Замена разъема зарядки ASUS Vivobook Q301LA-BSI5T17

Ноутбуки

Хотя это крайне редко, разъем зарядки на ноутбуке может быть неисправным, неправильно установленным или сломано, если ноутбук не демонстрирует никаких признаков получения питания.

Этот гид должен рассматриваться как "последняя мера", если все остальные методы зарядки ноутбука оказались безуспешными.

Обратите внимание, что для удаления старого разъема зарядки с материнской платы требуется использование паяльника.

Шаг 1

Открутите (10) винтов на дне корпуса компьютера с помощью отвертки JIS #0.

Шаг 2

Немного приподнимите нижнюю крышку и сдвиньте ее к задней части компьютера, чтобы освободить крепежные вкладки.

Шаг 3

Удалите (6) винтов, крепящих батарею к корпусу, с помощью отвертки JIS #0.

Используйте черную пластиковую лопатку, чтобы извлечь батарею из устройства.

Шаг 4

Осторожно извлеките батарею из ноутбука, убедившись, что все провода, подключенные к ней, отключены.

Шаг 5

При снятии вентилятора охлаждения осторожно отключите кабель, который подключен к материнской плате.

После того как вы осторожно отключили кабель, вентилятор охлаждения должен легко сняться.

Шаг 6

Осторожно снимите материнскую плату.

Теперь вы можете заменить ее на новую материнскую плату или выполнить необходимые модификации.

Шаг 7

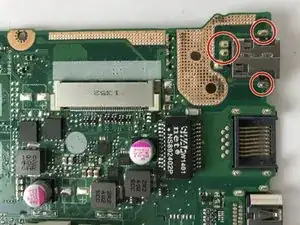

Припаяйте четыре соединения к разъему зарядки на материнской плате.

Используйте руководство по пайке и распайке соединений, чтобы правильно удалить разъем зарядки с материнской платы.
