Замена тачпада Asus Vivobook Q301LA-BHI5T02

Убедитесь, что компьютер выключен.

Переверните устройство так, чтобы крышка снизу была обращена к вам.

Удалите четыре винта Phillips #1 длиной 5 мм с верхней части ноутбука.

Удалите два винта Phillips #1 длиной 6 мм с боков ноутбука.

Удалите четыре винта Phillips #1 длиной 2 мм с нижней части ноутбука.

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять нижнюю часть ноутбука. Медленно проведите им по краям, периодически поворачивая, чтобы защёлки выскочили из креплений.

Снимите крышку и удалите заднюю панель с устройства.

Отверткой Phillips #1 снимите шесть винтов длиной 3 мм, фиксирующих аккумулятор.

Отключите разъём аккумулятора от материнской платы.

Аккуратно извлеките аккумулятор из отсека.

Отверткой Phillips #1 снимите три чёрных винта длиной 3 мм и четыре медных винта длиной 2 мм, удерживающие вентилятор и радиатор.

Отсоедините провод, соединяющий вентилятор с материнской платой.

Аккуратно снимите вентилятор и радиатор с материнской платы.

При сборке снова очистите процессор и радиатор и заново нанесите термопасту на процессор. Следуйте этому руководству, чтобы узнать, как это сделать.

Снимите четыре винта Phillips #1 длиной 4,0 мм, показанные на изображении.

Снимите два винта Phillips #1 длиной 5,0 мм, показанные на изображении.

Снимите три винта Phillips #1 длиной 3,0 мм, показанные на изображении.

С помощью пластикового инструмента для вскрытия подденьте петлю, показанную на изображении, пока пальцы не смогут пройти под неё.

Поднимите петлю до конца.

Отключите материнскую плату от двух показанных разъёмов.

Отключите материнскую плату от показанного разъёма.

Оттяните материнскую плату, чтобы освободить её.

Отключите материнскую плату от показанного разъёма — материнская плата теперь удалена из устройства.

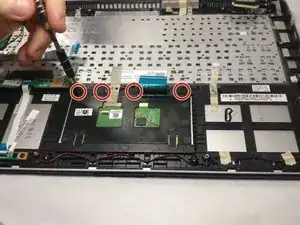

Снимите четыре винта Phillips #1 длиной 2,0 мм, удерживающие тачпад на месте.

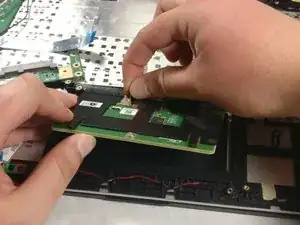

Снимите ленту, соединяющую тачпад с рамой устройства. Тачпад теперь полностью отключён от устройства.
