Замена плоскости USB порта Asus Vivobook Q301LA-BHI5T02

Ноутбуки

В данном руководстве показано, как заменить неисправную плоскость USB порта на новую. Если устройства, подключенные к USB портам, не подключаются должным образом, плоскость может потребовать замены.

Шаг 1

Убедитесь, что компьютер выключен.

Переверните устройство так, чтобы задняя крышка была обращена к Вам.

Шаг 2

Удалите четыре винта Phillips #1 длиной 5 мм с верхней части ноутбука.

Удалите два винта Phillips #1 длиной 6 мм с боковых сторон ноутбука.

Удалите четыре винта Phillips #1 длиной 2 мм с нижней части ноутбука.

Шаг 3

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять нижнюю часть ноутбука. Медленно проведите им по краям, время от времени поворачивая, чтобы освободить нижнюю часть ноутбука от зажимов, удерживающих её на месте.

Шаг 4

Снимите крышку и удалите заднюю крышку с устройства.

Шаг 5

Выдвиньте жесткий диск из SATA порта и удалите его из устройства.

Шаг 6

Удалите два винта Phillips #1, показанные на изображении, длиной 5.0 мм.

Удалите два винта Phillips #1, показанные на изображении, длиной 3.0 мм.

Шаг 7

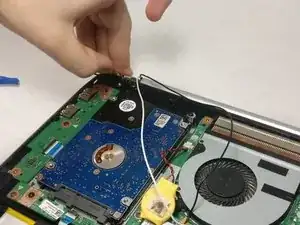

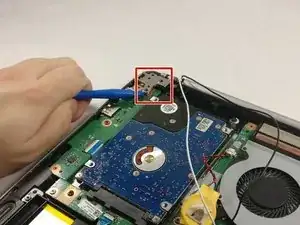

Используя пластиковый инструмент для открытия, приподнимите показанный механизм до того момента, пока ваши пальцы не смогут поместиться под ним.

Шаг 8

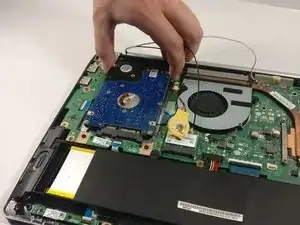

Поднимите механизм до конца.

Шаг 9

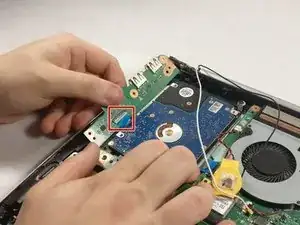

Отключите плоскость от показанного разъема. Плоскость USB порта теперь отключена от вашего устройства.

Заключ

Перевод руководства с ifixit.com
