Замена динамиков ASUS Chromebook C300MA-DH01
Используйте данное руководство для снятия динамиков в устройстве.
Шаг 1

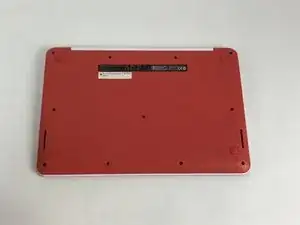

Переверните Chromebook вверх дном.
Шаг 2

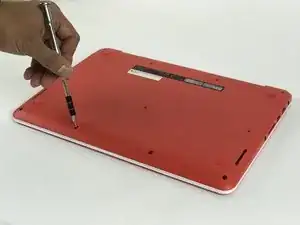

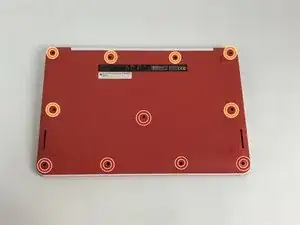

Используя отвёртку JIS-J0, выкрутите следующие винты с нижней панели:
(5) Пять винтов длиной 6 мм
(6) Шесть винтов длиной 8 мм
Шаг 3

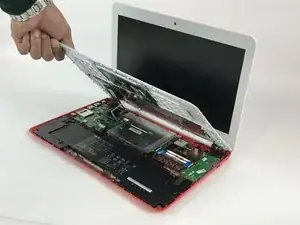

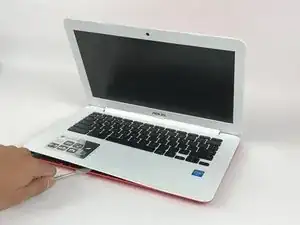

Аккуратно вставьте лопатку в зазор между нижней панелью и клавиатурой, осторожно подденьте крышку и снимите её. Затем аккуратно поднимите клавиатуру.
Шаг 4

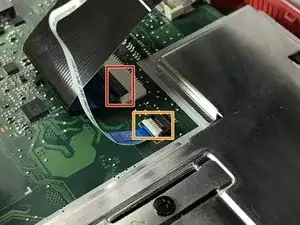

Аккуратно отсоедините соединительные кабели
Аккуратно поднимите большой чёрный фиксатор.
Аккуратно поднимите маленький белый фиксатор.
Отсоедините соответствующий чёрный кабель.
Отсоедините соответствующий белый кабель.

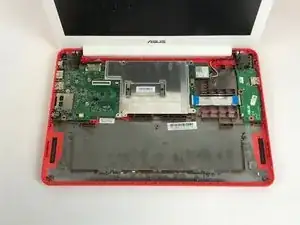

На этом этапе клавиатура будет полностью отсоединена.
Шаг 5

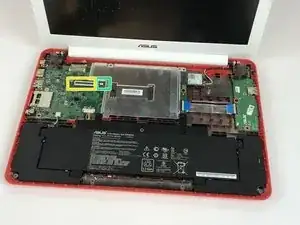

Используя отвёртку JIS-J0, выкрутите и снимите следующие винты с батареи:
(6) Шесть винтов длиной 6 мм
Шаг 6

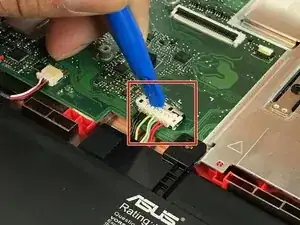

Используя пластиковую лопатку, аккуратно отодвиньте разъём от батареи, чтобы отсоединить кабель.

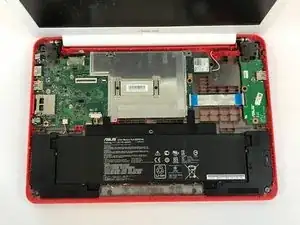

Батарея будет полностью отсоединена. Аккуратно извлеките её из устройства.
Шаг 7

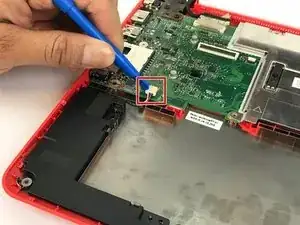

Используя пластиковую лопатку, отсоедините аудиоразъём, слегка сдвинув его фиксатор в сторону динамиков.
После отключения аудиокабеля аккуратно извлеките динамики из устройства.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
