Замена клавиатуры ASUS Chromebook C300MA-BBCLN12
Данное руководство содержит пошаговые инструкции по замене клавиатуры на ноутбуке ASUS Chromebook C300M-BBCLN12. Ремонт может потребоваться, если клавиатура перестала работать.
Шаг 1

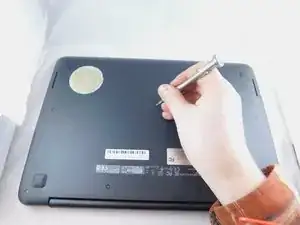

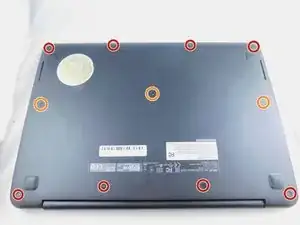

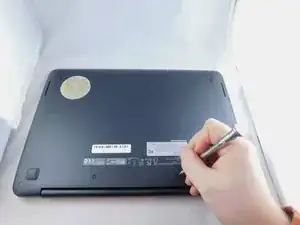

Выкрутите восемь винтов PH00 длиной 9,0 мм по периметру нижней части корпуса.
Выкрутите три винта PH00 длиной 6,0 мм из центральной части нижней панели корпуса.
Шаг 2

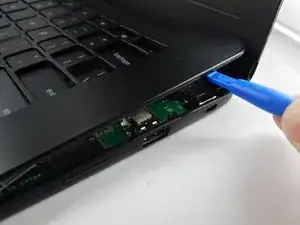

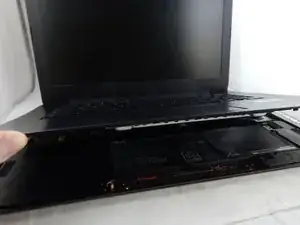

Отделите панель-подставку под кисти рук от нижней части корпуса с помощью пластикового инструмента для вскрытия.
Рекомендуется начинать с одного из углов и вести кончик инструмента вдоль края корпуса.

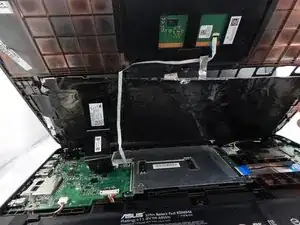

Поднимайте панель с подставкой под кисти медленно, чтобы не повредить два кабеля, соединяющие её с материнской платой.
Шаг 3

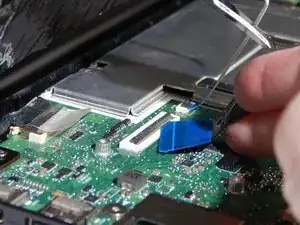

Отогните защёлки разъёмов, фиксирующие широкий чёрный кабель и узкий белый кабель, с помощью пинцета.

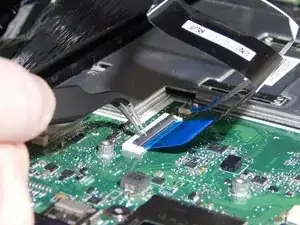

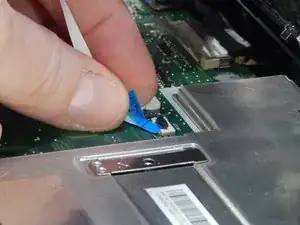

Отключите широкий чёрный кабель от материнской платы, потянув синюю язычковую часть кабеля прямо из разъёма.
Отключите белый ленточный кабель от материнской платы, потянув синюю язычковую часть кабеля прямо из разъёма.
Шаг 4

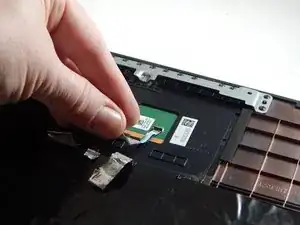

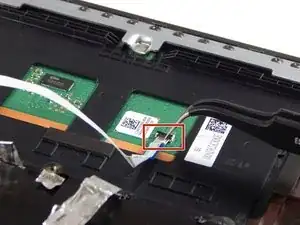

Отогните защёлку разъёма, фиксирующего белый ленточный кабель к нижней стороне панели-подставки под кисти, с помощью пинцета.

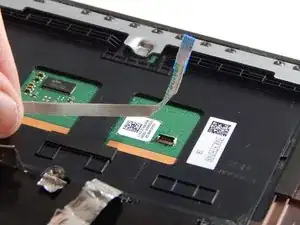

Отключите белый ленточный кабель от панели-подставки, потянув кабель прямо из разъёма.
Шаг 5

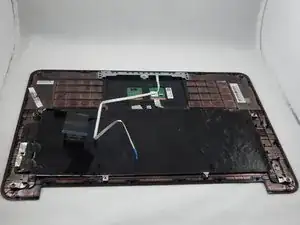

Снимите панель-подставку с нижней части корпуса и положите её на ровную поверхность клавиатурой вниз.

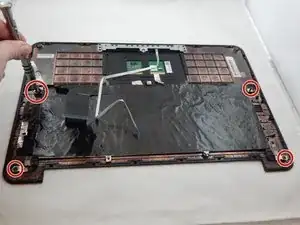

Выкрутите четыре винта PH00 длиной 5,0 мм, крепящих клавиатуру к панели-подставке.

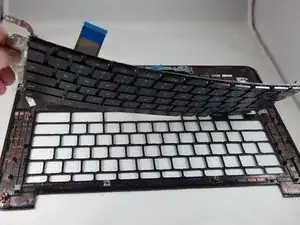

Отделите клавиатуру от панели-подставки.
Заключение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
