Замена платы ввода-вывода Asus A53S
В этом руководстве описывается процесс замены платы ввода-вывода в ноутбуке Asus A53S.
Плата ввода-вывода позволяет подключать к ноутбуку широкий спектр устройств.
Перед началом работы ознакомьтесь со страницей устранения неполадок. Большинство проблем, связанных с USB, можно решить без снятия платы ввода-вывода.
Перед началом обязательно выключите ноутбук, отключите его от всех источников питания и извлеките аккумулятор.
Шаг 1
Перед началом работы выключите устройство и извлеките аккумулятор.

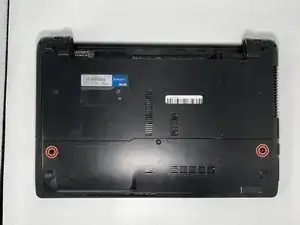

Переверните ноутбук так, чтобы нижняя часть оказалась сверху.

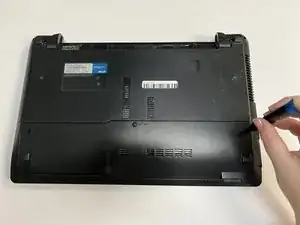

Используя отвертку Phillips #01, открутите два винта длиной 6 мм.

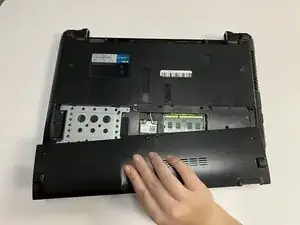

Снимите заднюю крышку.
Сортируйте винты по шагам, чтобы упростить сборку.
Шаг 2

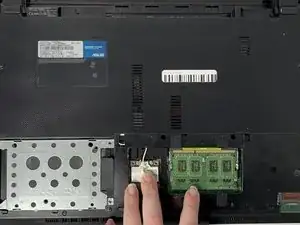

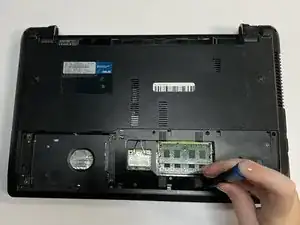

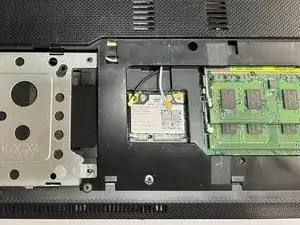

Поместите лопатку под белый провод и аккуратно потяните вверх, отсоединяя его от платы Wi-Fi.
Используйте тот же метод для черного провода.
Шаг 3

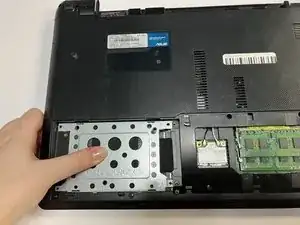

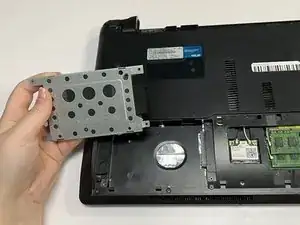

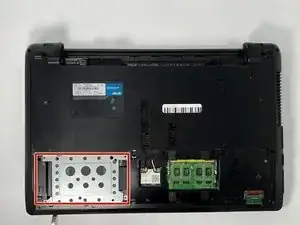

Сдвиньте жесткий диск влево и извлеките его.
Шаг 4

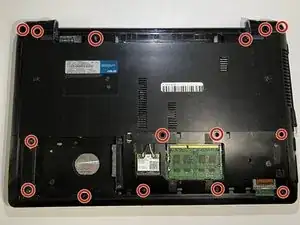

Используя отвертку Phillips #01, открутите пятнадцать винтов длиной 6 мм в указанных местах.
Шаг 5
Переверните ноутбук и откройте его.

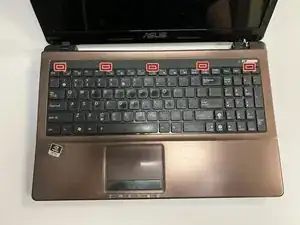

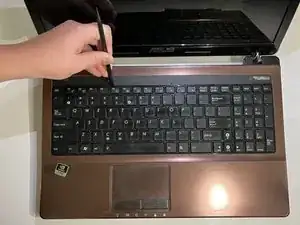

Вставьте плоский конец лопатки в пазы в верхней части клавиатуры и медленно продвигайте её, постепенно поддевая и освобождая клавиатуру.
Шаг 6

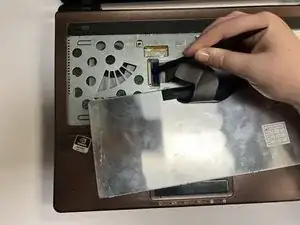

Используя плоский конец лопатки, поднимите черную защелку разъема ZIF и отсоедините клавиатуру от компьютера.

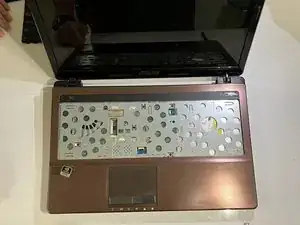

Снимите клавиатуру.
Шаг 7

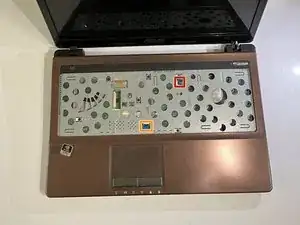

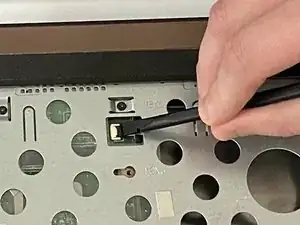

Поместите плоский конец лопатки под защелку разъема ZIF, соединяющего кнопку питания. Нажмите лопаткой вверх и влево, отсоединяя кнопку питания.
Используйте тот же метод для отключения тачпада.
Шаг 8

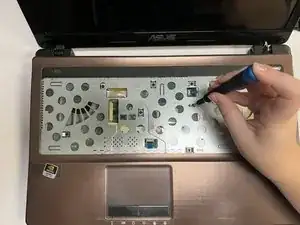

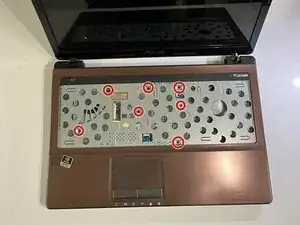

Используя отвертку Phillips #01, открутите семь винтов длиной 6 мм в указанных местах.
Шаг 9

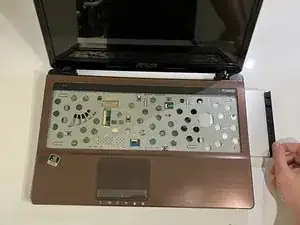

Аккуратно выдвиньте оптический привод.
Шаг 10
Снова переверните ноутбук так, чтобы нижняя часть оказалась сверху.

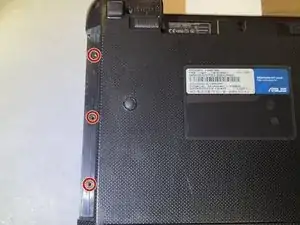

Используя отвертку Phillips #01, открутите три винта длиной 6 мм в указанных местах.
Шаг 11
Переверните ноутбук обратно, чтобы можно было его открыть.

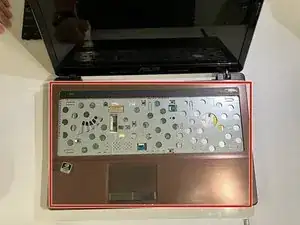

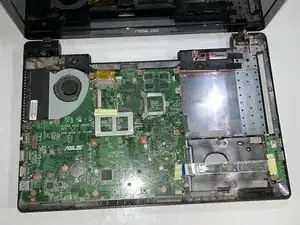

Аккуратно отделите крышку от корпуса ноутбука, вставив инструмент для вскрытия iFixit между крышкой и нижней частью и отжав их друг от друга.
Шаг 12
Удалите желтую ленту.
Шаг 13

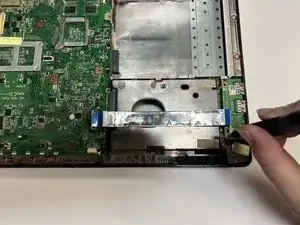

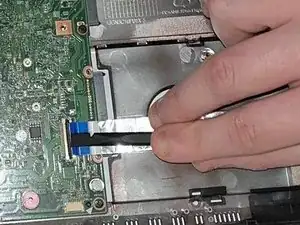

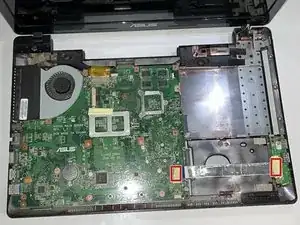

Используя плоский конец лопатки, поднимите защелку разъема ZIF, отключив плату USB от материнской платы.

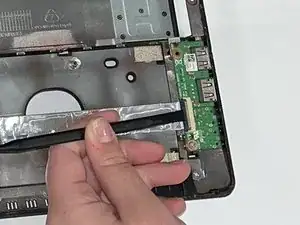

Повторите ту же процедуру на другой стороне USB-разъема.
Шаг 14

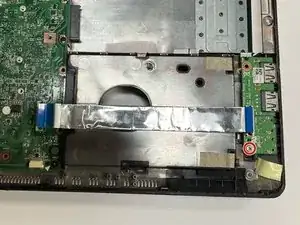

Используя отвертку Phillips #01, открутите винт длиной 5 мм в указанном месте.

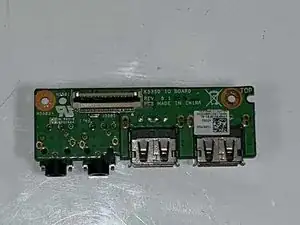

Аккуратно извлеките плату USB.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
