Замена материнской платы Acer Chromebook CB3-532-C47C
Используйте это руководство для замены материнской платы Acer Chromebook CB3-532-C47C.
Материнская плата компьютера — это печатная плата, отвечающая за объединение всех компонентов компьютера, включая память, устройства ввода и устройства вывода. Если материнская плата неисправна, это приведет к проблемам во всей системе. Неисправная материнская плата может вызывать зависания ноутбука, внезапные выключения или полную невозможность включения. Также возможно перегревание, появление «синего экрана смерти», нераспознавание оборудования или запах гари.
Есть и другие причины, по которым компьютер может выключаться или не включаться, о которых говорится на странице с устранением неполадок.
Перед началом работы создайте резервную копию жесткого диска, чтобы сохранить данные. Перед началом замены выключите и отключите ноутбук от питания.
Шаг 1
Выключите ноутбук перед началом замены.
Используя крестовую отвертку Phillips #1, выкрутите восемнадцать винтов 7 мм с задней крышки устройства.
Шаг 2
Используйте пластиковый инструмент для вскрытия по краям ноутбука и снимите заднюю крышку с устройства.
Шаг 3

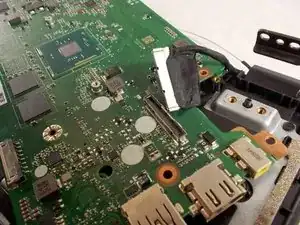

Нажмите по бокам разъема пластиковым лопаткой, чтобы отсоединить кабель от материнской платы.
Шаг 4
Крепко потяните вверх конец черного провода, прикрепленного к Wi‑Fi модулю, и извлеките его из устройства.
Повторите то же с белым проводом.
Шаг 5

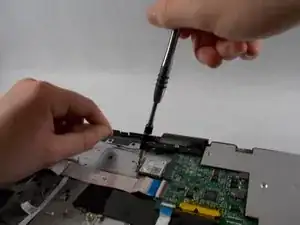

Используя крестовую отвертку Phillips #0, выкрутите один винт 6 мм, крепящий Wi‑Fi модуль.
Вытяните Wi‑Fi модуль прямо из разъема на материнской плате и удалите его из устройства.
Шаг 6
Вытяните черную ленту, прикрепленную к динамикам, из разъема на материнской плате.
Шаг 7

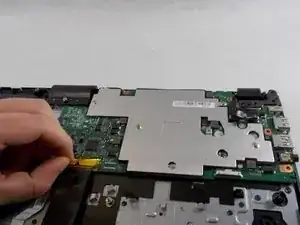

Отлейте желтую ленту с черного шлейфа клавиатуры на материнской плате.

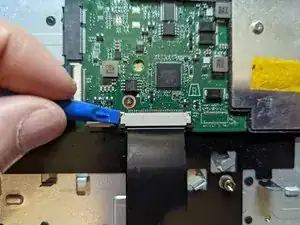

Используйте лопатку, чтобы немного сдвинуть черные защелки по обеим сторонам разъема вперед.

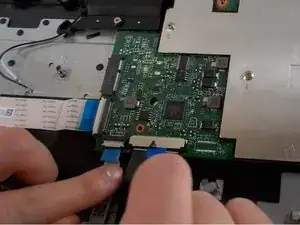

Потяните черный шлейф прямо на себя, чтобы извлечь его из материнской платы.
Шаг 8

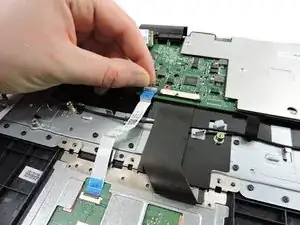

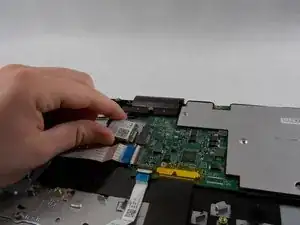

Поднимите пальцем защелки над двумя белыми шлейфами слева.
Для дополнительной информации о разъемах с нулевым усилием вставки (ZIF) посетите это руководство.

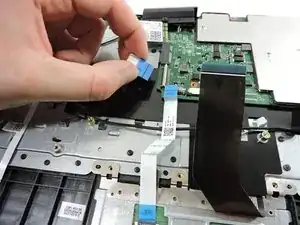

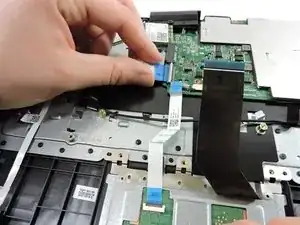

Вытяните шлейфы из материнской платы за синие язычки.
Шаг 9

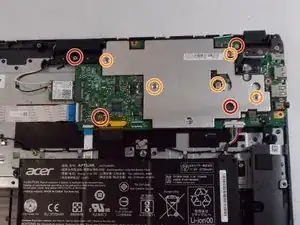

Используя крестовую отвертку Phillips #1, выкрутите четыре винта 6 мм.
Тем же отверткой Phillips #1 выкрутите пять винтов 3 мм, крепящих металлическую пластину к материнской плате.
Шаг 10
Снимите металлическую пластину над материнской платой.
Извлеките материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
