Замена вентилятора Acer Chromebook 15 CB5-571-C09S

Поместите устройство на ровную поверхность лицом вниз так, чтобы вентиляционные отверстия вентилятора находились сверху устройства.

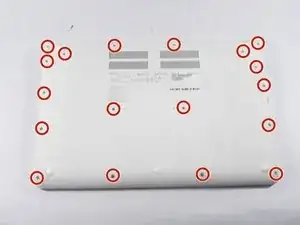

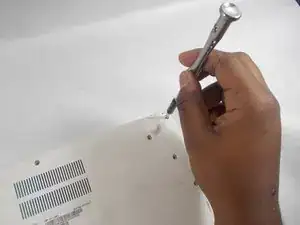

Открутите восемнадцать винтов PH0 с головкой Phillips длиной 6 мм с задней части устройства.

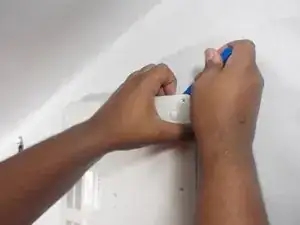

Используйте пластиковый инструмент для открытия, чтобы приподнять заднюю крышку по краям устройства.

Будьте осторожны, чтобы не треснуть и не сломать заднюю крышку устройства.

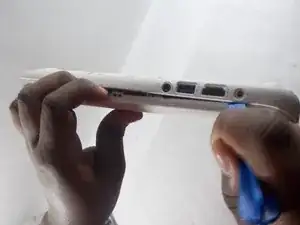

Вам придется изменить положение устройства, чтобы открыть его по всем краям.

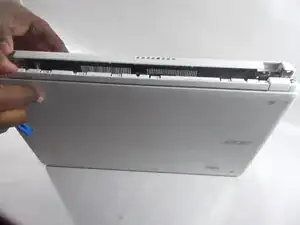

Поднимите устройство так, чтобы петли находились сверху, и осторожно отделите заднюю крышку от устройства.

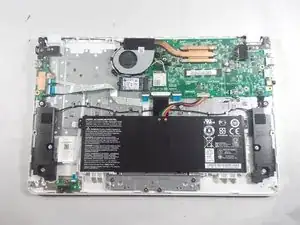

Вентилятор расположен сверху устройства, закрыт серой пластиковой крышкой и прикреплён к материнской плате с помощью металлической детали золотистого цвета.

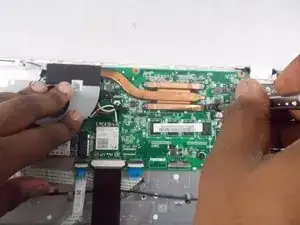

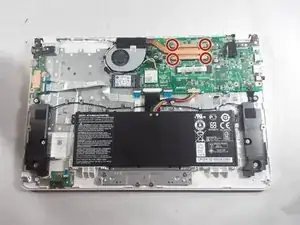

Открутите четыре винта PH00 с головкой Phillips длиной 3 мм, расположенных на угловых краях металлической детали золотистого цвета.

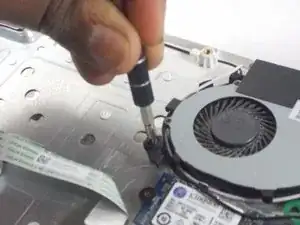

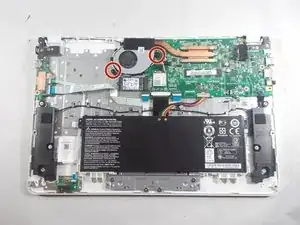

Открутите два винта PH00 с головкой Phillips длиной 4 мм с обеих сторон вентилятора.

Имейте в виду, что эти винты окружены небольшими пластиковыми деталями и не должны быть сняты с крышки вентилятора.

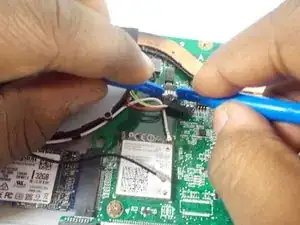

Отсоедините разъем вентилятора от материнской платы, используя два пластиковых инструмента для открытия.

Разъем вентилятора — это белый "вилочный" разъем, который соединяет аккумулятор с материнской платой с прикреплёнными к нему жёлтыми, белыми, красными и чёрными проводами.

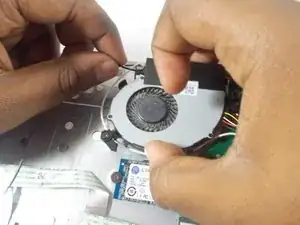

Осторожно развяжите чёрные и белые провода вокруг крышки вентилятора.

Будьте осторожны, чтобы не отключить провода от портов Intel Dual Band Wireless-AC 7260, расположенных прямо под разъемом вентилятора.

Возьмите вентилятор за крышку и золотистую деталь и осторожно поднимите его, вытягивая вентилятор из устройства.
