Замена модуля дисплея Acer Chromebook cb3-532-c47c
Эта процедура не требуется, если заменяется только панель ЖК-дисплея; она используется только при необходимости замены всего модуля дисплея, включая ЖК-панель, верхнюю крышку, переднюю рамку, петли, а также связанные с ними антенны и камеру.
Шаг 1
Перед началом замены выключите ноутбук.
Используя отвёртку Phillips #1, открутите восемнадцать винтов длиной 7 мм с задней панели устройства.
Шаг 2
Используя пластиковую вскрывающую инструмент вокруг краёв ноутбука и снимите заднюю панель с устройства.
Шаг 3
Нажмите по бокам разъёма пластиковой лопаткой, чтобы отсоединить кабель от материнской платы.
Шаг 4

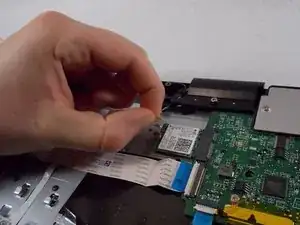

Крепко потяните за конец чёрного провода, подключённого к плате Wi-Fi, вверх и отсоедините его от устройства.
Повторите то же самое с белым проводом.
Шаг 5

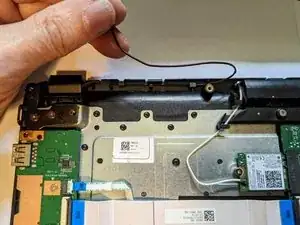

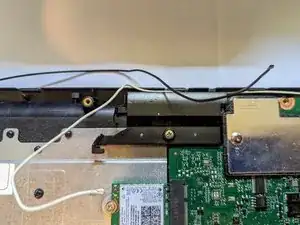

Извлеките чёрный провод Wi-Fi из паза в нижней части клавиатуры.
Шаг 6

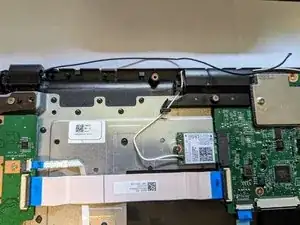

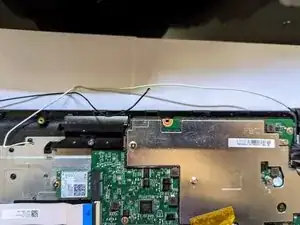

Извлеките белый провод Wi-Fi из паза в нижней части клавиатуры.
Шаг 7

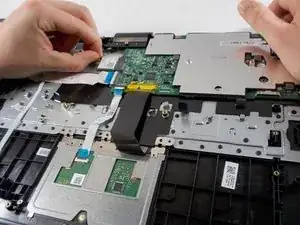

Потяните прямо вверх за конец кабеля дисплея, подключённого к материнской плате, чтобы отсоединить его.
Поверните кабель в сторону от материнской платы.
Шаг 8

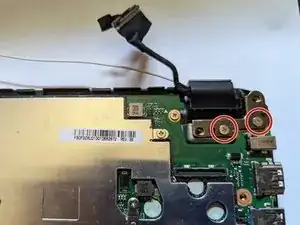

Открутите два винта с правой петли.
Шаг 9

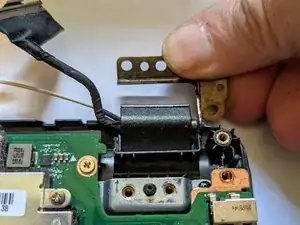

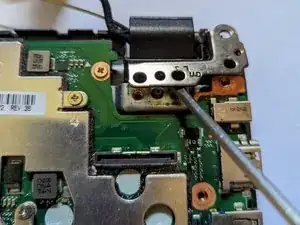

Вставьте отвёртку или лопатку под петлю, чтобы начать открытие, затем вручную поверните её на максимально возможный угол.
Шаг 10

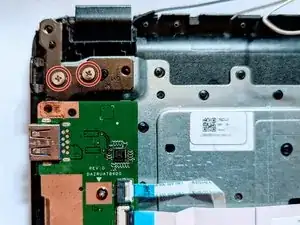

Открутите два винта с левой петли.
Шаг 11

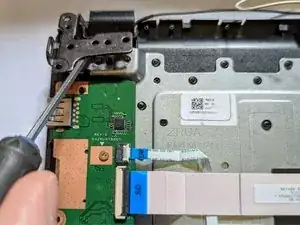

Вставьте отвёртку или лопатку под петлю, чтобы начать открытие, затем вручную поверните её на максимально возможный угол.
Шаг 12

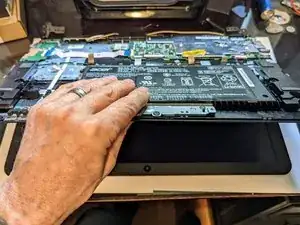

Приподнимите нижнюю часть клавиатуры спереди, затем немного сдвиньте её в сторону от петель, чтобы снять узел с дисплея.
Завершение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
