Замена Wi-Fi карты на Acer Aspire R7
В этом руководстве вы узнаете, как заменить Wi-Fi карту на ноутбуке Acer Aspire R7 (R7-371T-78GX).
Wi-Fi карта используется для приема беспроводных сигналов от вашей беспроводной сети. Со временем Wi-Fi карта может выйти из строя или быть заменена на более мощную. Ознакомьтесь со страницей iFixit о Acer Aspire R7 для получения дополнительной информации о проблемах с Wi-Fi картами.
Перед началом проекта убедитесь, что ваш ноутбук выключен и отключен от блока питания. Пренебрежение этой деталью может привести к повреждению оборудования.
Шаг 1
Выключите ноутбук и отключите сетевой шнур.
Неотключение или невыключение ноутбука может привести к его повреждению или электрошоку.

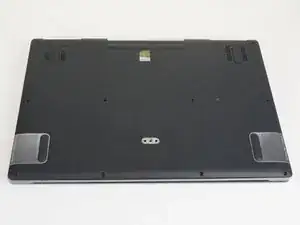

Переверните ноутбук.
Шаг 2

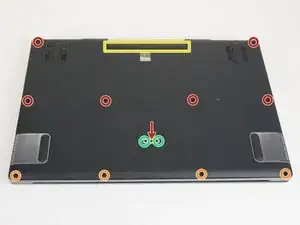

Удалите шесть винтов T7 длиной 6 мм.
Удалите четыре винта T7 длиной 4 мм.
Удалите два винта T7 длиной 10 мм.

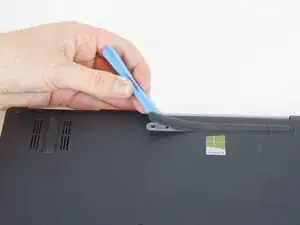

Используйте синюю пластиковую лопатку, чтобы осторожно удалить два резинок, которые закрывают оставшиеся четыре винта.

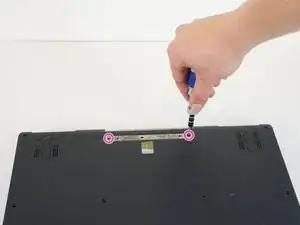

Удалите оставшиеся два винта T7 длиной 10 мм.
Шаг 3

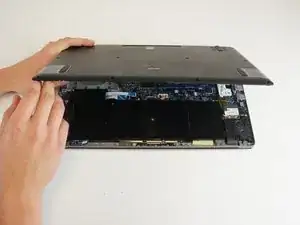

Осторожно поднимите крышку вверх.
Если крышка кажется застрявшей, используйте лопатку, чтобы поддеть боковые стороны.
Шаг 4

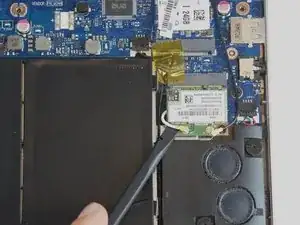

Найдите антенны Wi-Fi карты.
Удалите обе антенны Wi-Fi карты, поддевая их вверх с помощью лопатки.
Шаг 5

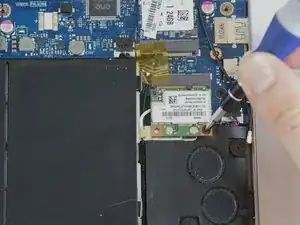

Удалите (1) удерживающий винт #00 Phillips длиной 3.5 мм.
После удаления винта пружинный зажим наклонит Wi-Fi карту вверх.
Шаг 6
С удаленным удерживающим винтом, вытяните Wi-Fi карту из разъема.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
