Замена материнской платы Acer Aspire 5251-1513

Переверните ноутбук так, чтобы задняя панель была сверху.

Рядом с аккумулятором находится переключатель с изображением замка.

Разблокируйте переключатель, сдвинув его до появления красного символа «разблокировано».

Полностью потяните другой переключатель, пока виден красный символ разблокировки. Аккумуляторный блок должен немного приподняться.

Снимите аккумуляторный блок, поддев его за выемку в верхней части аккумулятора между двумя переключателями.

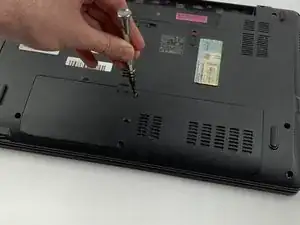

Отверткой Phillips #0 открутите винты длиной 8,6 мм на задней панели.

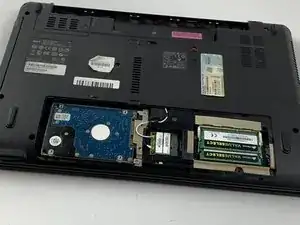

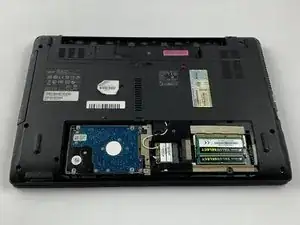

Используя пластиковый инструмент для открывания, приподнимите панель и полностью снимите её.

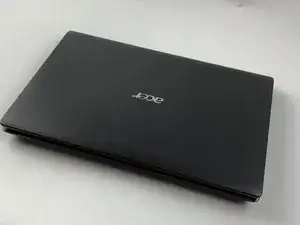

Переверните ноутбук, как показано.

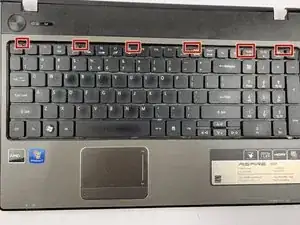

Найдите шесть защёлок, удерживающих клавиатуру.

Защёлки трудно увидеть, так как они расположены между клавишами и верхней крышкой, но при внимательном осмотре видны чёрные защёлки, которые можно нажать, чтобы они стали невидимыми.

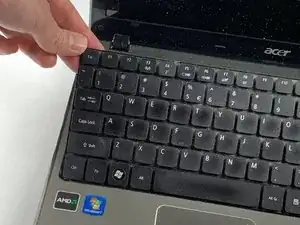

Потяните за край клавиатуры, используя лопатку или руки.

По мере натяжения клавиатуры поочерёдно нажимайте защёлки маленькими пинцетами.

Клавиатура может казаться изгибающейся при вынимании, но это нормально.

Когда клавиатура отщёлкнется и отделится, медленно переверните её, чтобы увидеть место подключения к разъёму.

Не тяните клавиатуру слишком сильно — вы можете повредить разъём и ноутбук.

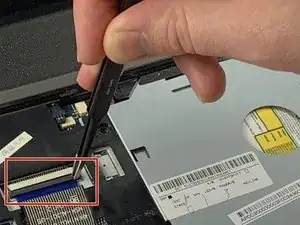

С помощью пинцета сдвиньте язычок вниз. Это освободит разъём, который можно аккуратно вынуть из гнезда.

Если он не выходит легко, значит язычок не был освобождён, и Вы рискуете вырвать разъём.

После освобождения полностью снимите клавиатуру и отложите её в сторону.

Осторожно переверните компьютер так, чтобы задняя панель была направлена к Вам.

Отверткой Phillips #0 удалите все 12 винтов длиной 7,6 мм на задней стороне.

Отверткой Phillips #00 удалите 4 винта из 5,4 мм на задней стороне.

Переверните компьютер обратно.

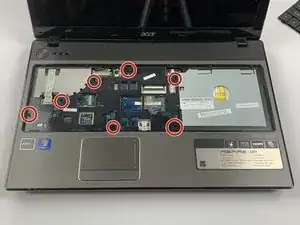

Отверткой Phillips #0 открутите семь винтов длиной 5,6 мм, расположенных на верхней крышке.

Найдите 4 разъёма, которые также необходимо отключить.

Отключите разъём, используя пинцет, чтобы потянуть вниз коричневые язычки.

Для меньших кабелей правого и левого динамиков полностью вытяните чёрный язычок также с помощью пинцета.

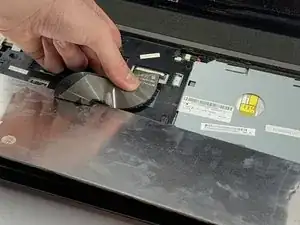

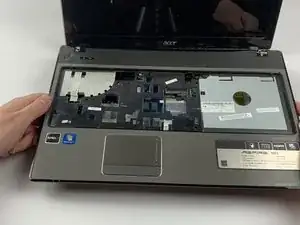

Используя пластиковую лопатку или руки, аккуратно приподнимите угол верхней панели.

Продолжайте приподнимать панель, пока она полностью не снимется.

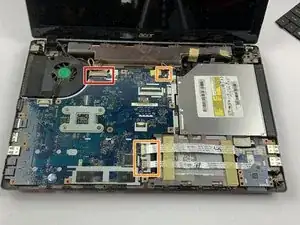

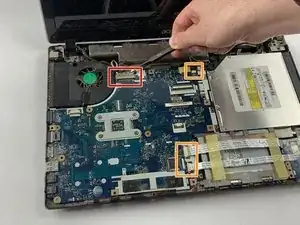

Для разъёма видеокабеля используйте пинцет, чтобы потянуть вверх белые язычки и освободить разъём.

Остальные разъёмы снимайте тем же способом, как в предыдущих шагах: тяните коричневые язычки пинцетом.

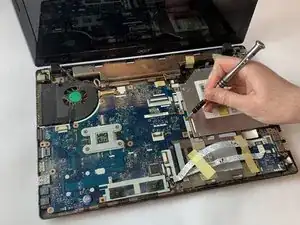

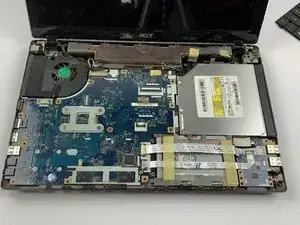

Отверткой Phillips #0 открутите винты длиной 5,6 мм, удерживающие материнскую плату.

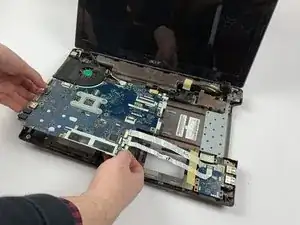

Медленно приподнимите материнскую плату от основания.

Будьте осторожны: материнская плата всё ещё подключена к компьютеру через кабель питания DC Jack.

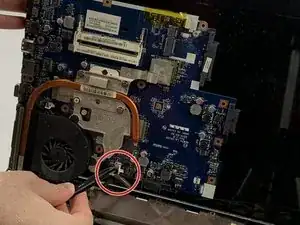

Отключите кабель, подключённый к нижней части материнской платы.

Потяните за коричневый язычок пинцетом, пока он полностью не отсоединится, и снимите материнскую плату.
