Acer Aspire 5253 Замена вентилятора

Переверните ноутбук.

«Разблокируйте» аккумулятор, передвинув переключатель, как показано, чтобы отобразился незаблокированный замок на красном фоне.

Затем передвиньте другой переключатель, пока отображается символ «разблокировано». Аккумулятор должен выскочить и больше не быть заподлицо с днищем ноутбука.

Теперь извлеките аккумулятор, поддев его со стороны, ближайшей к переключателям.

Аккумулятор успешно извлечён. Поздравляем!

Найдите два винта, удерживающие заднюю крышку ноутбука.

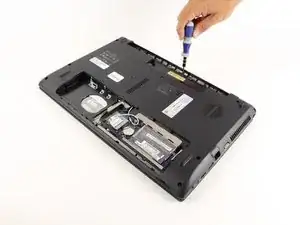

Открутите оба винта, удерживающие заднюю панель, крестовой отвёрткой Philips #00.

Винты имеют длину 3/8" и головку диаметром 1/4".

После удаления обоих винтов используйте пластиковый инструмент для поддёма, чтобы приподнять панель. Начните с вдавленного выреза и двигайтесь влево и вправо от него.

Когда панель будет ослаблена пластиковым инструментом, вставьте палец в образовавшийся зазор и снимите панель с ноутбука.

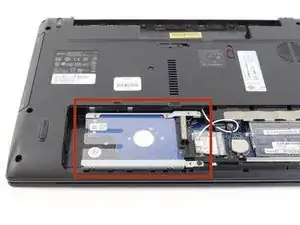

Сняв крышку, найдите жёсткий диск.

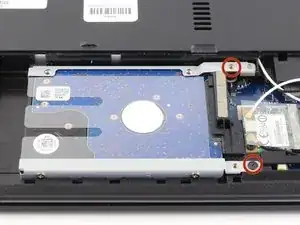

Найдите два винта, удерживающие жёсткий диск на месте.

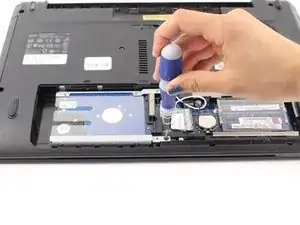

Удалите оба винта крестовой отвёрткой Phillips #00.

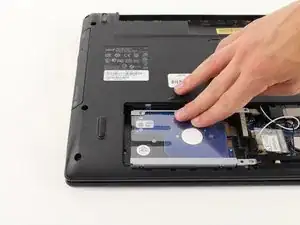

Осторожно сдвиньте жёсткий диск в направлении, противоположном расположению винтов, пока он не освободится.

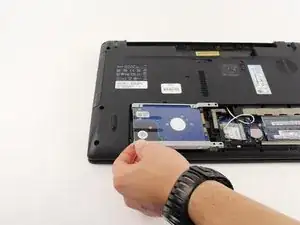

Выньте жёсткий диск из отсека.

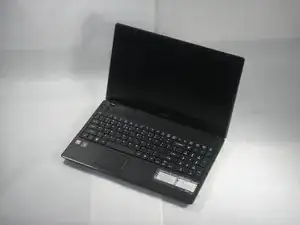

Переверните ноутбук и откройте его, как показано на изображении.

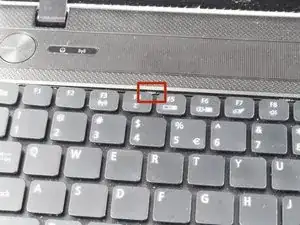

Найдите защёлки, удерживающие клавиатуру.

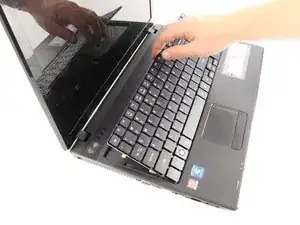

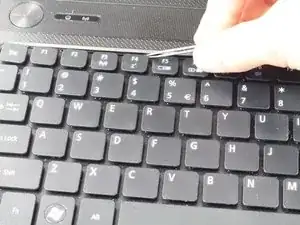

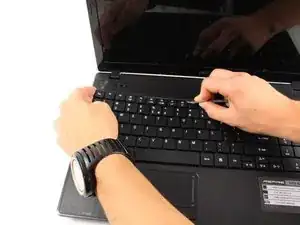

С помощью тонких пинцетов нажмите защёлки клавиатуры внутрь и поднимите край клавиатуры.

Клавиатура согнётся и будет казаться, что она ломается, но не беспокойтесь — это нормально.

Когда клавиатура начнёт выходить из паза, удерживайте поднятую часть клавиатуры рукой.

Продолжайте нажимать защёлки и поднимать клавиатуру, как описано выше.

Когда клавиатура отделится от корпуса ноутбука, аккуратно поднимите её и наклоните вперёд, оставив опереть на корпус, как показано.

Не тяните клавиатуру слишком сильно, чтобы не повредить ноутбук!

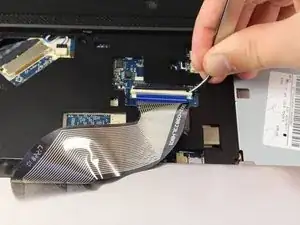

Пинцетом потяните белую защёлку вниз с обеих сторон. Это освободит синий и чёрный разъёмы.

Вытяните синий и чёрный разъёмы из их гнезда.

Убедитесь, что они снимаются легко, чтобы не порвать их.

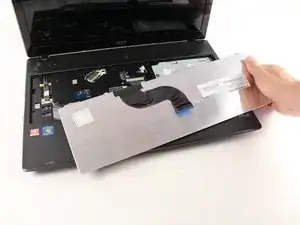

Теперь вы можете полностью отвести клавиатуру от ноутбука.

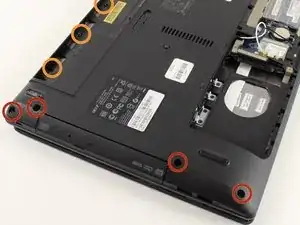

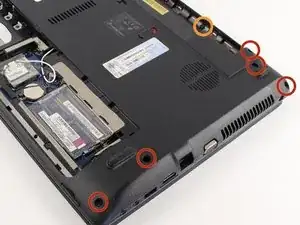

После выполнения всех предварительных действий пора выкрутить ещё несколько винтов. Переверните ноутбук и сначала удалите все винты, отмеченные красным, крестовой отвёрткой Phillips #00. Это винты с головкой диаметром 1/4" и длиной 3/8".

Теперь удалите винты, отмеченные оранжевым, крестовой отвёрткой Phillips #00. Это винты с головкой диаметром 5/32" и длиной 5/32". Храните их отдельно от остальных винтов.

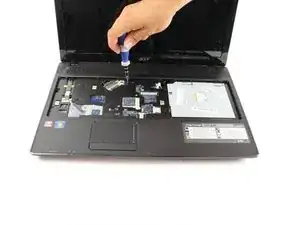

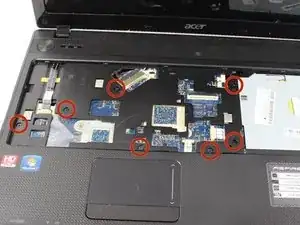

Переверните ноутбук обратно и открутите винты с головкой диаметром 1/4" и длиной 7/32", указанные на изображении.

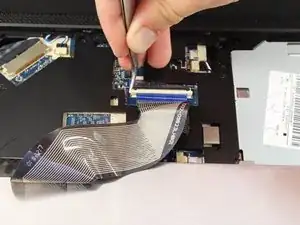

Отмеченные места показывают, где различные компоненты подключены к материнской плате (например, кнопка питания и трекпад). Вам придётся отсоединить эти разъёмы так же, как вы отсоединяли клавиатуру, используя пинцет.

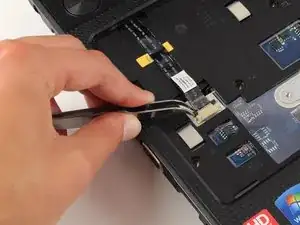

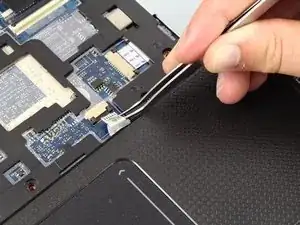

Здесь крупный план всех разъёмов. Помните: используйте пинцет за чёрную часть и аккуратно тяните за обе стороны. Как только разъём немного отойдёт назад, вытащите его так же, как разъём клавиатуры.

На третьем изображении показан разъём динамиков, который можно просто вытащить прямо с помощью пинцета.

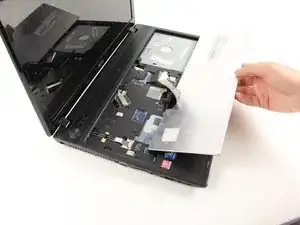

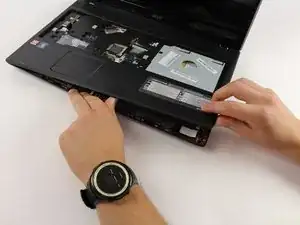

Используйте пластиковый инструмент для вскрытия или руки, чтобы осторожно приподнять угол верхней панели ноутбука.

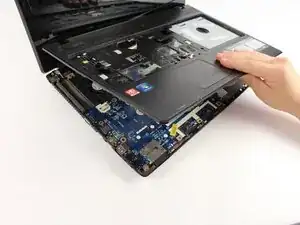

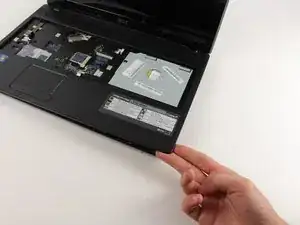

Когда панель начнёт отставать, продолжайте приподнимать её инструментом или рукой, пока она полностью не снимется.

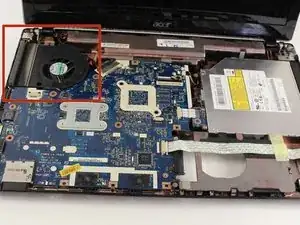

Снятая верхняя панель — ноутбук будет выглядеть так. Найдите вентилятор.

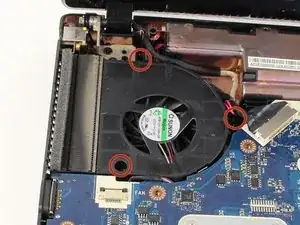

Как только вы обнаружите вентилятор, используйте отвёртку, чтобы отвинтить три отмеченных винта.

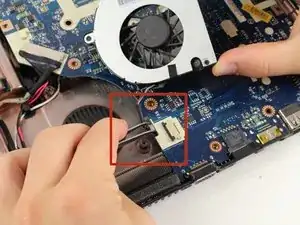

Обратите внимание: один из винтов расположен непосредственно под пучком проводов. Будьте осторожны, чтобы не перерезать эти провода при выкручивании винтов.

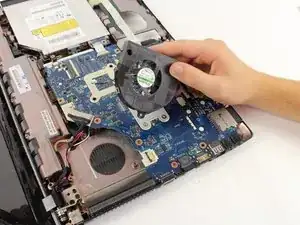

Осторожно поднимите вентилятор и извлеките его с места.

Используйте пинцет, чтобы отсоединить провода, соединяющие вентилятор с ноутбуком.

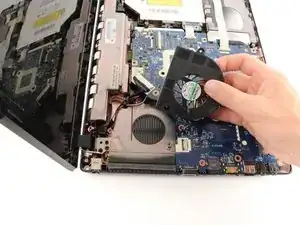

Теперь вентилятор полностью отсоединён, и вы можете отвести его от ноутбука.
