Замена карты расширения USB для Acer Aspire 5100

Найдите и удалите 5 винтов, крепящих панель над крышкой оперативной памяти и процессора на верхнем правом углу. Они находятся в центре, ближе к углу, противоположному отсеку для батареи.

Поднимите и снимите крышку оперативной памяти и процессора.

Удалите два винта с крестообразной головкой, крепящих вентилятор.

Осторожно отключите кабель вентилятора от материнской платы.

Поднимите вентилятор и снимите его.

Откройте экран и отодвиньте его назад до тех пор, пока он не станет горизонтальным по отношению к остальной части ноутбука.

Используйте инструменты для открытия, чтобы снять панель над клавиатурой, на которой находится кнопка питания.

После того как вы освободите защелки, поднимите панель.

Под панелью удалите два винта, соединяющих клавиатуру с ноутбуком.

Один винт расположен над кнопкой F5, а другой - над кнопкой F10.

Вероятность повреждения устройства: Осторожно поднимите клавиатуру, потому что есть шлейф, который соединяет клавиатуру с материнской платой.

Освободите защелку на разъеме шлейфа, сдвинув два язычка к шлейфу.

Потяните шлейф под клавиатурой, чтобы отсоединить его от материнской платы.

Снимите клавиатуру.

Удалите девять винтов с задних краев ноутбука.

Откройте крышку ноутбука и найдите крышку, окружающую клавиатуру и тачпад.

Используйте лопатку, чтобы приподнять боковые стороны этой крышки.

НЕ поднимайте крышку после отсоединения, так как тачпад подключен к материнской плате.

Немного поднимите крышку, чтобы увидеть соединение шлейфа.

Освободите защелку, сдвинув два ушка к шлейфу, затем потяните шлейф, чтобы отсоединить его от материнской платы.

Поднимите крышку от ноутбука.

На снятой крышке переверните ее и найдите, где находится задняя часть тачпада.

Удалите три винта, расположенные по углам.

Поднимите кронштейн, который вы только что открутили, и снимите тачпад.

Удалите два винта из каждого угла под экраном LCD.

Отсоедините белый прямоугольник, расположенный на материнской плате на конце провода, подключенного к экрану LCD.

Переверните ноутбук вверх дном.

Удалите четыре винта с задней панели ноутбука.

Поднимите панель и отложите ее в сторону.

Отсоедините черный и белый провода.

Не нужно снимать охлаждающий вентилятор.

Поднимите монитор, чтобы его отсоединить.

Удалите 15 винтов с материнской платы.

Обычно остается только один винт, прикрепленный к материнской плате, внизу справа под лентой.

Все остальные отверстия для винтов (за исключением винтов, удерживающих верхнюю крышку) остаются пустыми.

Переверните ноутбук вверх дном.

Найдите радиатор, который представляет собой медный компонент в форме буквы "L", и открутите четыре винта, крепящих его к материнской плате.

Выдавите заднюю часть корпуса у разъема VGA, чтобы удалить материнскую плату.

Поднимите и снимите материнскую плату из корпуса ноутбука.

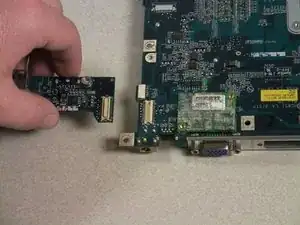

Уберите карту расширения USB, чтобы использовать ее с новой материнской платой.

Чтобы снять, возьмитесь за боковые края и поднимите вверх.

Установите новую карту расширения USB.
