Замена материнской платы HP Envy 15-u001dx
Если ваш HP Envy 15-u001dx не включается или работают только периферийные устройства (вентилятор, накопители), возможно, проблема в материнской плате. Материнская плата — это «мозг» компьютера. Она соединяет все компоненты, обеспечивает их взаимодействие и питанием.
Если вы уверены, что проблема связана с материнской платой, это руководство проведёт вас через процесс её извлечения.
Перед началом убедитесь, что ноутбук полностью выключен и отключён от питания. Выполняйте шаги аккуратно — электронные компоненты относительно хрупкие.
Шаг 1
Переверните устройство так, чтобы нижняя часть была сверху.

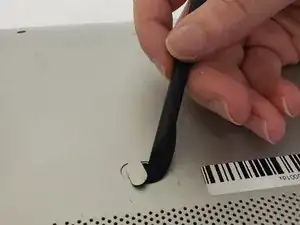

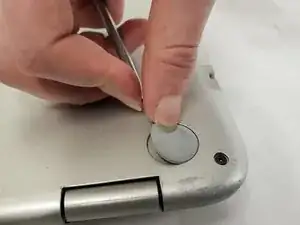

Снимите два резиновых упора, расположенных ближе к петле, с помощью металлической лопатки, чтобы получить доступ к двум винтам Phillips #0 длиной 6,6 мм.
Шаг 2

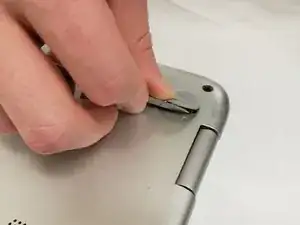

Подденьте маленькие пластиковые заглушки в середине корпуса лопаткой, чтобы открыть доступ к ещё двум винтам Phillips #0 длиной 6,6 мм.
Шаг 3

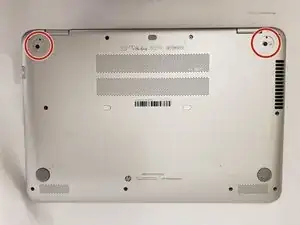

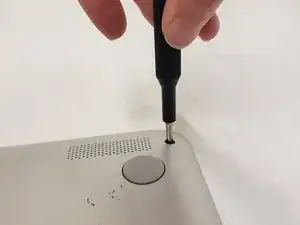

Выверните четырнадцать винтов Phillips #0 длиной 6,6 мм с помощью отвёртки Phillips #0.
Шаг 4
Переверните устройство и откройте его, чтобы получить доступ к клавиатуре.

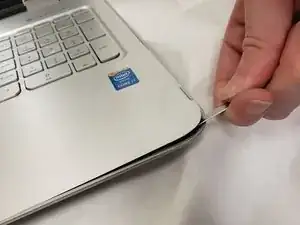

С помощью металлической лопатки аккуратно разомкните корпус, чтобы открыть внутреннюю часть устройства.
Шаг 5

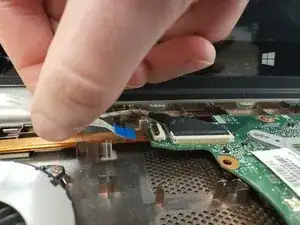

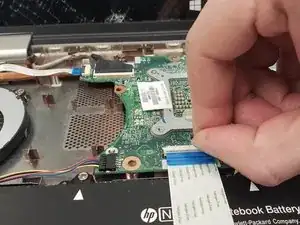

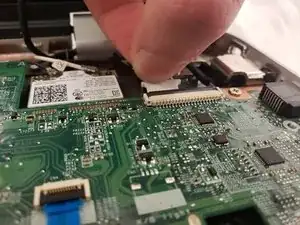

Отключите кабель сенсорной панели, подняв чёрную пластину разъёма и вытащив кабель из разъёма.
Шаг 6

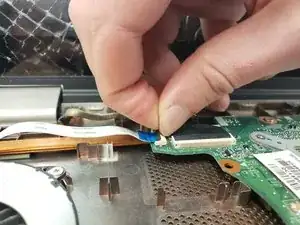

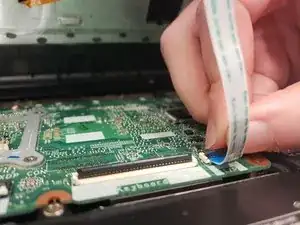

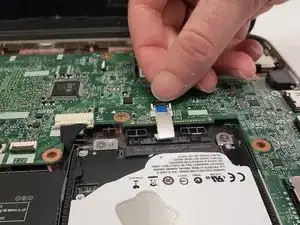

Отключите кабель клавиатуры, подняв чёрную пластину разъёма и вытащив кабель из разъёма.
Шаг 7

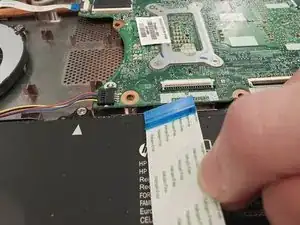

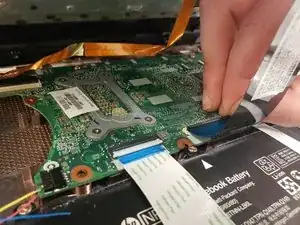

Отключите кабель батареи, подняв чёрную пластину разъёма и вытащив кабель из разъёма.
Шаг 8

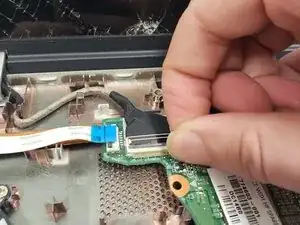

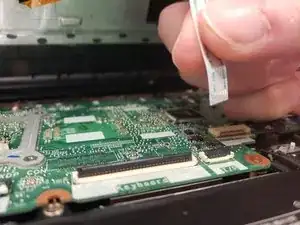

Отключите кабель AUX/USB, подняв чёрную пластину разъёма и вытащив кабель из разъёма.
Шаг 9
Отключите кабель, подняв чёрную пластину разъёма и вытащив кабель из разъёма.
Шаг 10
Отключите кабель, подняв чёрную пластину разъёма и вытащив кабель из разъёма.
Шаг 11
Отключите кабель, подняв чёрную пластину разъёма и вытащив кабель из разъёма.
Шаг 12

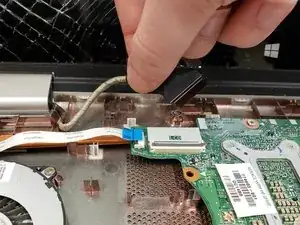

Отключите кабель, аккуратно потянув его наружу. Для ослабления можно использовать лопатку.
Шаг 13
Снимите три винта Phillips #0 длиной 4,0 мм на вентиляторе с помощью отвёртки Phillips #0.

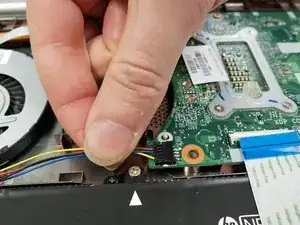

Отключите кабель, аккуратно потянув его наружу.
Снимите вентилятор, вытянув его из корпуса.
Разъём часто заедает; сильное рывковое вытягивание может его сломать. Используйте лопатку, чтобы ослабить разъём по обеим сторонам.
Шаг 14

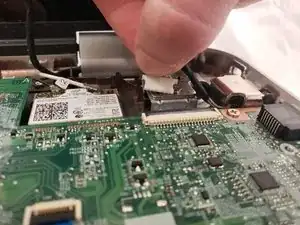

Отключите кабель, аккуратно потянув его наружу. Для ослабления можно использовать лопатку.
Этот разъём может быть плохо виден, так как он подключён с нижней стороны материнской платы.
Шаг 15

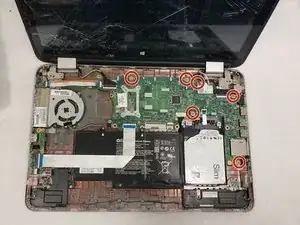

Выверните шесть винтов диаметром 4,0 мм с помощью отвёртки Phillips #0.
Шаг 16
Выверните три винта диаметром 4,0 мм вокруг вентилятора с помощью отвёртки Phillips #0.
Вентилятор теперь свободен и его легко поднять.
Шаг 17

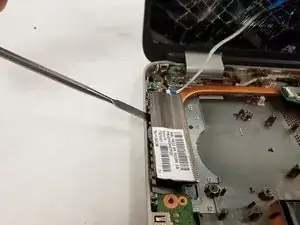

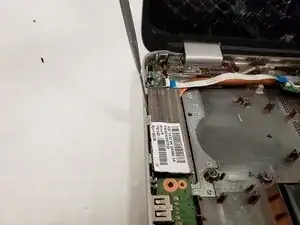

Аккуратно подденьте радиатор, чтобы освободить материнскую плату.
Шаг 18

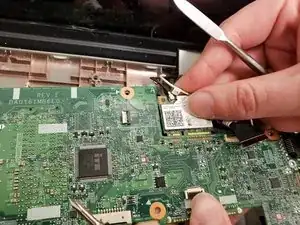

Отключите Wi‑Fi карту от материнской платы и извлеките материнскую плату из корпуса устройства.
Шаг 19

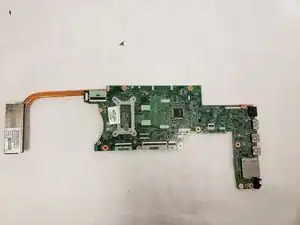

Отключённая материнская плата должна выглядеть как на показанном фото.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
