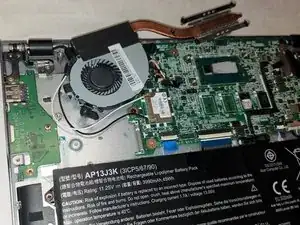

Замена радиатора и вентилятора на Acer Chromebook C720
Следуйте этим простым шагам, чтобы снять и заменить вентилятор и радиатор на Acer Chromebook C720 с помощью отвертки Philips #0 и пластиковой лопатки. Прежде чем начинать, убедитесь, что устройство полностью разряжено, так как работать с внутренностями устройства во время его работы опасно. Также помните, что внутренние компоненты устройства хрупкие и могут быть повреждены.
Шаг 1
Работа с вашим устройством во время его включения или подключения к сети может привести к электрическому шоку. Убедитесь, что устройство отключено, прежде чем продолжить.

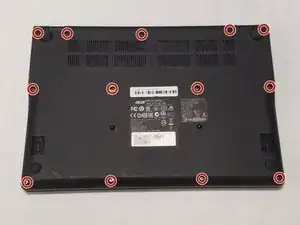

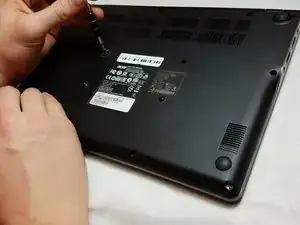

Снимите тринадцать винтов длиной 6 мм с помощью отвертки Philips #0.

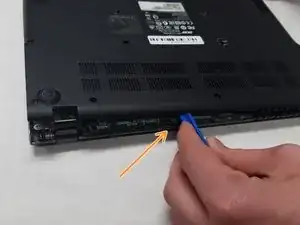

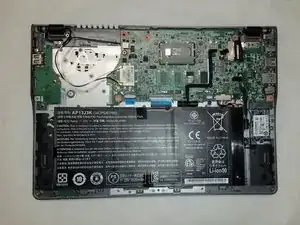

Осторожно подденьте заднюю крышку, используя пластиковую лопатку, воспользовавшись выемкой вдоль шарнира устройства.
Шаг 2

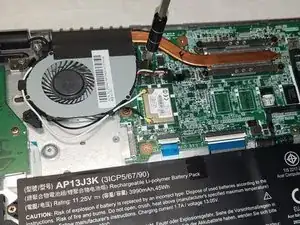

Снимите четыре винта длиной 3 мм, крепящие радиатор, с помощью отвертки Philips #0.
Снимите два винта длиной 3 мм, крепящие вентилятор, с помощью отвертки Philips #0.
Шаг 3

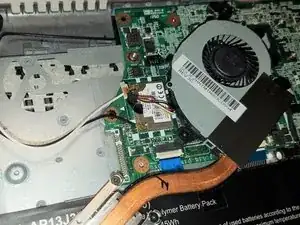

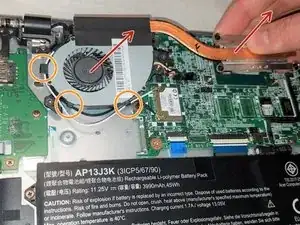

Осторожно подденьте модуль вентилятора от материнской платы. После небольшого усилия он должен выйти из своего гнезда.
Аккуратно распутайте провода вокруг вентилятора.
Шаг 4
Осторожно отключите модуль вентилятора от материнской платы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
