Замена экрана LCD на Dell Inspiron E1405

Этот гид поможет вам заменить экран LCD в ноутбуке Dell Inspiron 1305.

Шаг 1

Сохраните вашу работу, выключите ноутбук и убедитесь, что зарядный кабель отключен перед тем, как снять батарею.

Переверните ноутбук.

Найдите переключатель разблокировки батареи на дне ноутбука.

Шаг 2

Сдвиньте переключатель разблокировки батареи от символа замка, пока не услышите щелчок батареи.

Сдвиньте батарею к задней части ноутбука, пока она не освободится.

Шаг 3

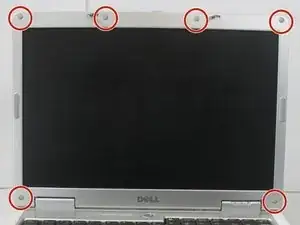

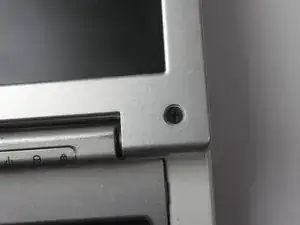

Используя пальцы или лопатку, снимите шесть маленьких резинок с дисплейного модуля.

Удалите шесть винтов размером 5.7 мм с помощью отвертки Phillips #00.

Шаг 4

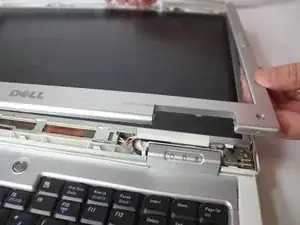

Аккуратно подденьте переднюю рамку дисплея пальцами. Начните с угла и двигайтесь по периметру.

Снимите переднюю рамку дисплея, когда она освободится.

Шаг 5

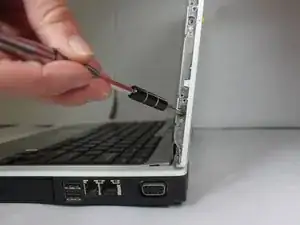

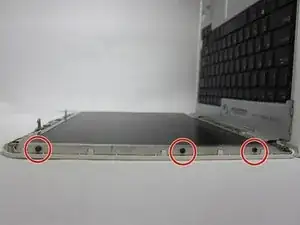

Удалите три винта размером 3.6 мм с обеих сторон дисплея с помощью отвертки Philips #00.

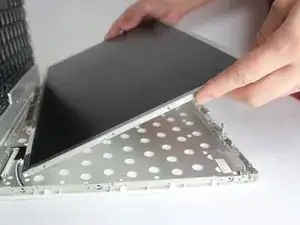

Удалите экран LCD из дисплейного модуля.

Шаг 6

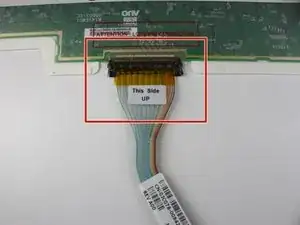

Отключите кабель VGA, сдвинув две металлические стороны к центру шины.

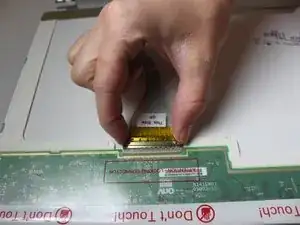

Аккуратно потяните кабель VGA, чтобы освободить шину.

Шаг 7

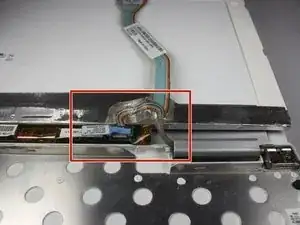

Удалите следующее соединение, нажав на две металлические стороны к центру. Затем аккуратно поднимите шлейф.

Заключение

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
