Замена дисплейного модуля Dell Inspiron 1546

ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать с компьютером, прочитайте информацию по безопасности, которая была приложена к вашему компьютеру. Следуйте процедурам в разделе «Перед началом».

ОСТОРОЖНО: Чтобы избежать электростатического разряда, заземлите себя, используя ремень заземления или периодически касаясь незакрашенной металлической поверхности (например, разъема на вашем компьютере).

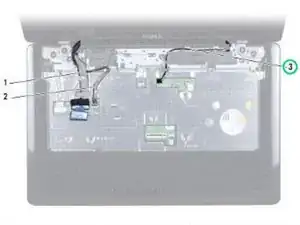

Обратите внимание на прокладку кабелей антенны Mini-Card и снимите кабели с направляющих.

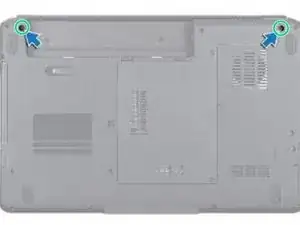

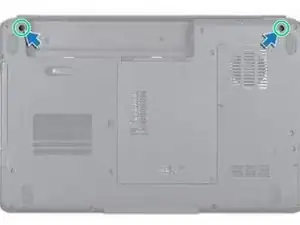

Удалите два винта из основания компьютера.

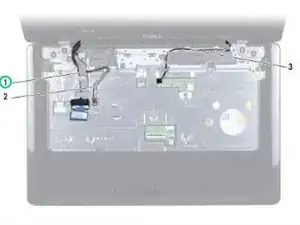

Обратите внимание на прокладку кабелей антенны Mini-Card и осторожно отсоедините антенны от слота для прокладывания кабелей на компьютере. Убедитесь, что кабели свободны от подлокотника.

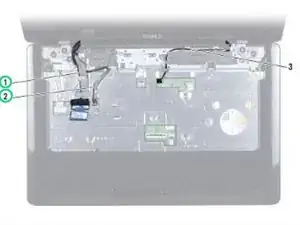

Отключите кабель дисплея и кабель камеры от соответствующих разъемов на системной плате и снимите их с направляющих.

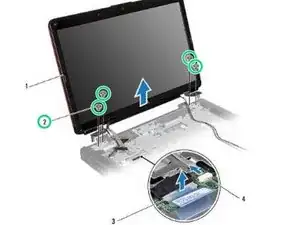

Удалите четыре винта, которые закрепляют дисплейный модуль к основанию компьютера.

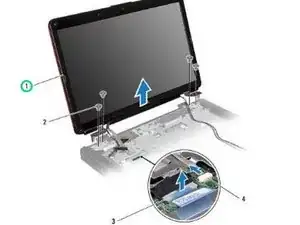

Поднимите и снимите дисплейный модуль с основания компьютера.

Установите дисплейный модуль на место и замените четыре винта, которые закрепляют дисплейный модуль к основанию компьютера.

Прокладывайте кабель дисплея и кабель камеры в их направляющих и подключите кабели к соответствующим разъемам системной платы.

Прокладывайте кабели антенны Mini-Card и проведите их к нижней части компьютера через слот для прокладывания кабелей.
