Замена блока дисплея Dell Inspiron 15z 1570

ВНИМАНИЕ: перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к вашему компьютеру. Соблюдайте процедуры, описанные в разделе «Перед началом работы».

ОСТОРОЖНО: чтобы избежать повреждения от электростатического разряда, заземлите себя с помощью заземляющего браслета или периодически касайтесь незащищённой металлической поверхности.

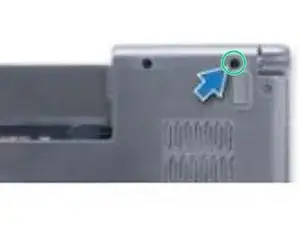

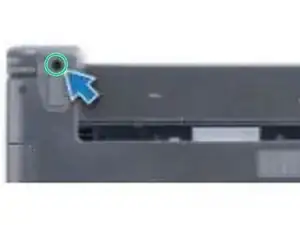

Открутите два винта в нижней части компьютера, которые крепят блок дисплея к основанию компьютера.

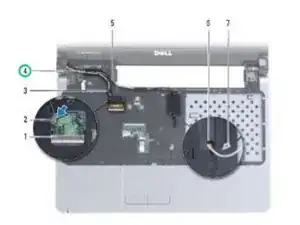

Отключите кабель дисплея и открутите винт с системной платы.

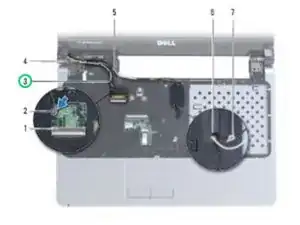

Протяните кабели антенны мини-карты через разъём в основании компьютера.

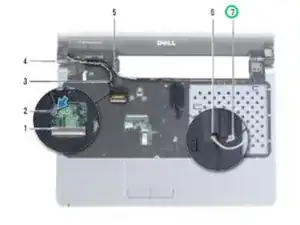

Запомните путь прокладки всех кабелей и извлеките их из направляющих.

Удерживайте дисплей, пока откручиваете три винта, крепящих блок дисплея к основанию компьютера.

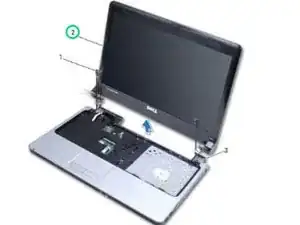

Поднимите и снимите блок дисплея с основания компьютера.

Установите блок дисплея на место с помощью фиксирующих штифтов и закрутите три винта, крепящих блок дисплея к основанию компьютера.

Проложите кабели антенны мини-карты и кабель дисплея через направляющие.

Проложите кабели антенны через разъём в основании компьютера.

Закрутите винт и подключите кабель дисплея.
