Замена узла дисплея Dell Inspiron 14 Gaming 7467

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ внутри компьютера прочтите информацию по технике безопасности, поставлявшуюся с компьютером, и выполните шаги из раздела «Перед началом работ внутри компьютера». После завершения работ внутри компьютера выполните инструкции из раздела «После завершения работ внутри компьютера».

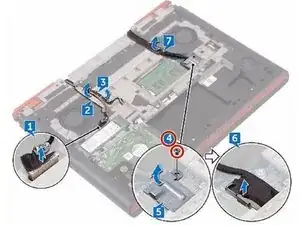

За захватную бирку отсоедините кабель камеры от системной платы.

Отклейте кабель камеры от основания корпуса компьютера.

Удалите винт (M2x3), который фиксирует кронштейн кабеля дисплея к системной плате.

Поднимите кронштейн кабеля дисплея с системной платы.

За захватную бирку отсоедините кабель дисплея от системной платы.

Отклейте кабель дисплея от основания корпуса компьютера.

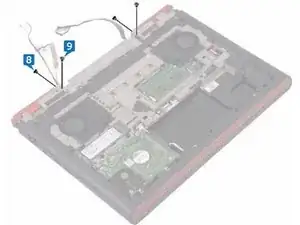

Удалите два винта (M2x3), которые фиксируют узел дисплея к основанию корпуса компьютера.

Удалите два винта (M2.5x5), которые фиксируют узел дисплея к основанию корпуса компьютера.

Переверните компьютер и откройте дисплей.

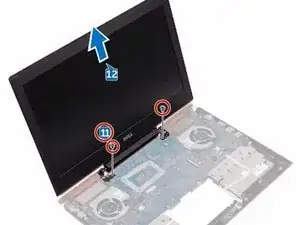

Удалите два винта (M2.5x5), которые фиксируют узел дисплея к основанию корпуса компьютера.

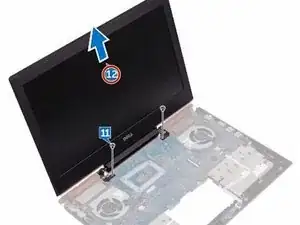

Поднимите узел дисплея с основания корпуса компьютера.

Совместите отверстия для винтов на НОВОМ узле дисплея с отверстиями для винтов на основании корпуса компьютера.

Установите два винта (M2.5x5), которые фиксируют узел дисплея к основанию корпуса компьютера.

Закройте дисплей и переверните компьютер.

Установите два винта (M2.5x5), которые фиксируют узел дисплея к основанию корпуса компьютера.

Установите два винта (M2x3), которые фиксируют узел дисплея к основанию корпуса компьютера.

Приклейте кабель дисплея и кабель камеры к основанию корпуса компьютера.

Пропустите кабели антенн через направляющие на основании корпуса компьютера.

Подключите кабель дисплея и кабель камеры к системной плате.

Совместите отверстие для винта на кронштейне кабеля дисплея с отверстием для винта на системной плате.

Установите винт (M2x3), который фиксирует кронштейн кабеля дисплея к системной плате.
