Замена модулей памяти Alienware M11xR2

В этом руководстве мы покажем, как удалить и заменить модули памяти.

Шаг 1

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией о мерах безопасности, прилагаемой к вашему устройству.

ОСТОРОЖНО: Чтобы избежать электростатического разряда, заземлите себя с помощью антистатического браслета или периодически касайтесь незакрашенной металлической поверхности (например, разъема на вашем компьютере).

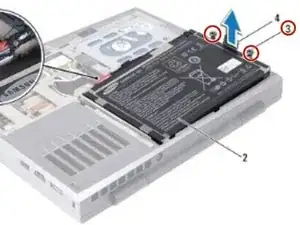

Удалите два винта, крепящих аккумуляторный блок к корпусу компьютера.

Шаг 2

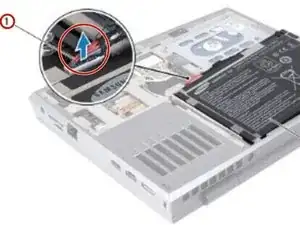

Отсоедините кабель аккумуляторного блока от разъема на системной плате.

Шаг 3

Используя язычок, поднимите аккумуляторный блок с корпуса компьютера.

Шаг 4

Установите НОВЫЙ аккумуляторный блок в отсек и установите на место два винта, крепящих его к корпусу компьютера.

Шаг 5

Проложите кабель аккумуляторного блока в направляющем пазе.

Шаг 6

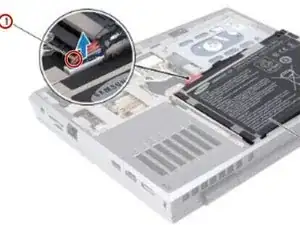

Подключите кабель аккумуляторного блока к разъему на системной плате.

Шаг 7

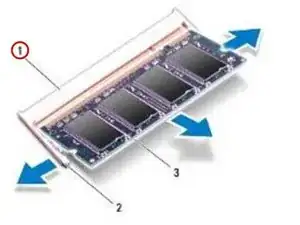

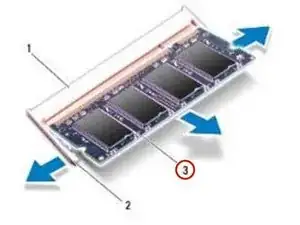

ОСТОРОЖНО: Во избежание повреждения разъема модуля памяти не используйте инструменты для отвода фиксирующих защелок. 1 — разъем модуля памяти, 2 — фиксирующие защелки (2 шт.), 3 — модуль памяти. ПРИМЕЧАНИЕ: Если необходимо установить модули памяти в два разъема, сначала установите модуль в нижний разъем, а затем — в верхний.

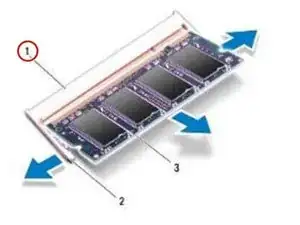

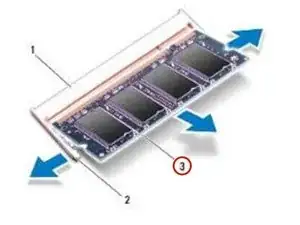

Аккуратно разведите пальцами фиксирующие защелки с обеих сторон разъема модуля памяти, пока модуль не выскочит.

Шаг 8

ПРИМЕЧАНИЕ: Если необходимо установить модули памяти в два разъема, сначала установите модуль в нижний разъем, а затем — в верхний.

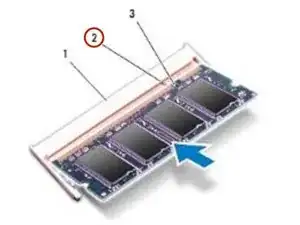

Совместите выемку на НОВОМ модуле памяти с выступом в разъеме модуля памяти.

Шаг 9

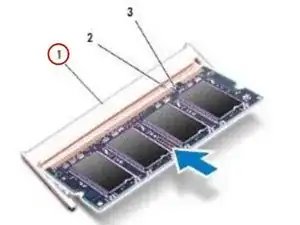

Плотно вставьте модуль памяти в разъем под углом 45 градусов и нажмите на него вниз, пока не услышите щелчок. Если щелчка не последует, извлеките модуль памяти и установите его снова.

ПРИМЕЧАНИЕ: Если модуль памяти установлен неправильно, компьютер может не запуститься.

Завершение

Чтобы собрать устройство, следуйте инструкциям в обратном порядке.
