Замена микрофона Acer Chromebook Spin 15 CP315-1H-P1K8
Это руководство поможет Вам успешно извлечь микрофон из Acer Chromebook Spin 15 CP315-1H-P1K8. Если микрофон ноутбука не работает, воспользуйтесь этим руководством, чтобы правильно снять неисправный микрофон для его замены.
Шаг 1
Убедитесь, что устройство полностью выключено.
Переверните ноутбук, чтобы задняя панель оказалась сверху.
Выкрутите двенадцать шурупов Phillips №1 длиной 6 мм с нижней панели ноутбука.
Шаг 2
Используйте инструменты iFixit в качестве клиньев, чтобы оторвать заднюю панель ноутбука.
Действуйте медленно, чтобы не сломать пластик. Как только зазор станет достаточным, используйте руки, чтобы окончательно снять заднюю крышку.
Шаг 3
Выкрутите пять шурупов Phillips №1 длиной 6 мм с петель с обеих сторон ноутбука.
Шаг 4
Отключите ленточный кабель камеры/микрофона от печатной платы.
Выкрутите один шуруп Phillips №1 длиной 3 мм с корпуса процессора Intel.
Отключите кабель от печатной платы.
Шаг 5
Вставьте пластиковый инструмент между передней и задней частью дисплея, чтобы создать зазор.
Поднимите переднюю часть руками.
Шаг 6
Выкрутите два чёрных шурупа Phillips №1 длиной 3 мм, крепящих микрофон в верхней части крышки дисплея.
Шаг 7

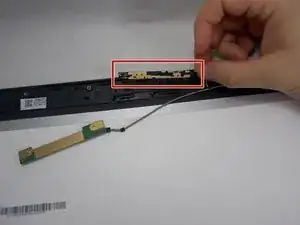

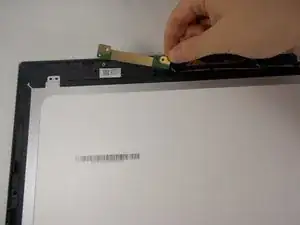

Извлеките микрофон, отсоединив подключённый кабель.
Камера ноутбука подключена к тому же кабелю, поэтому отсоедините её тоже.
Камера зафиксирована только на клею, поэтому использование инструментов не требуется.
Шаг 8

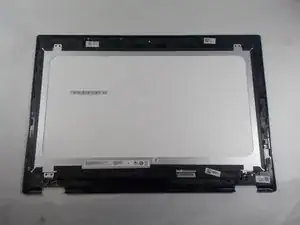

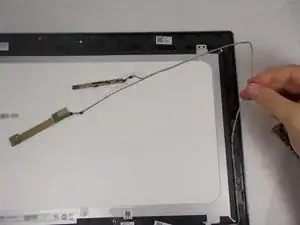

Извлеките кабель микрофона и камеры из-под экрана дисплея.

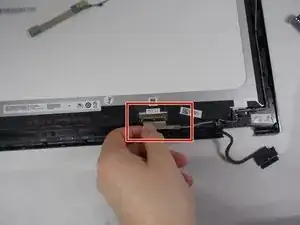

Отключите ленточный кабель в нижней части экрана дисплея, чтобы полностью освободить провод.
Аккуратно снимите клейкую ленту и извлеките ленточный кабель.
Шаг 9

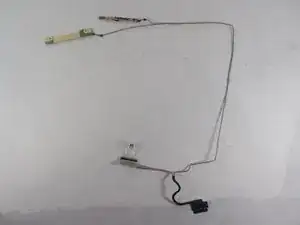

Извлеките микрофон из ноутбука.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
