Замена материнской платы Acer Chromebook Spin 511 (C741L) N20Q8
Материнская плата — основная печатная плата Acer Chromebook (Spin 511 (C741L) N20Q8), обеспечивающая питание каждой части ноутбука для связи и включения устройства. При неисправной материнской плате Chromebook может самопроизвольно отключаться или вовсе не включаться. В таком случае требуется замена материнской платы, чтобы устройство снова заработало.
Перед началом убедитесь, что устройство выключено и отсоединено от всех источников питания.
Шаг 1
Отверткой Phillips #1 отвинтите одиннадцать винтов 2,4 мм, крепящих заднюю панель и внутренние компоненты Chromebook.
Шаг 2
Используйте монтажную лопатку, чтобы снять заднюю крышку ноутбука и получить доступ к внутренностям Chromebook.
Шаг 3
Осторожно снимите изоленту с аккумулятора.
Отключите цветные провода от разъёма на материнской плате.
Извлеките аккумулятор из ноутбука.
Шаг 4

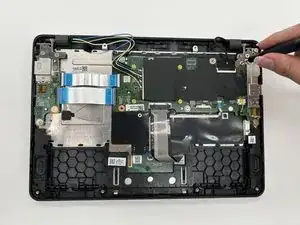

Отверткой Phillips #1 отвинтите шесть винтов 2,4 мм, крепящих петли.

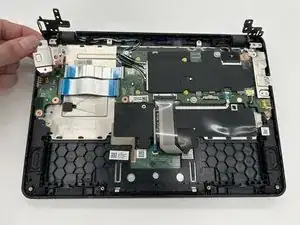

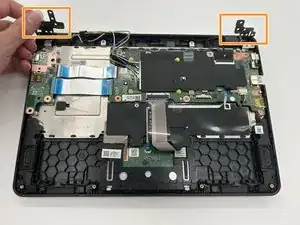

Поднимите серые петли вверх.
Шаг 5

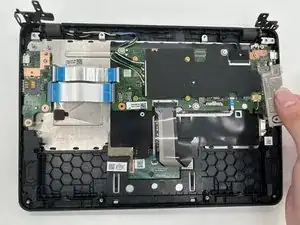

Снимите две металлические пластины, которые ранее удерживались каждой петлёй.
Шаг 6

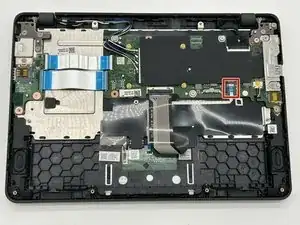

Отключите разъём от материнской платы.
Шаг 7

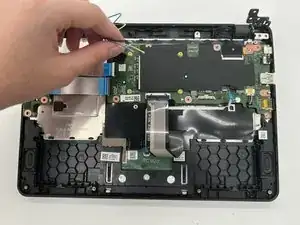

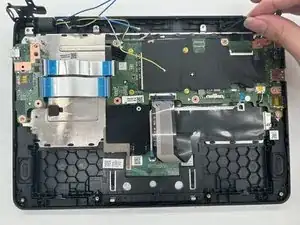

Осторожно извлеките синие, жёлтые и чёрные провода из их разъёмов.
Шаг 8

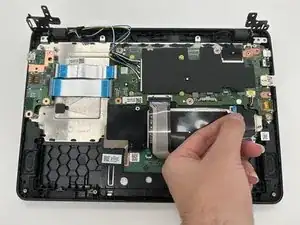

Снимите ленту с чёрного разъёма и аккуратно извлеките его из гнезда.
Шаг 9
Аккуратно извлеките штыревый разъём с чёрным, белым и красным проводами из его гнезда.
Шаг 10
Отключите длинный разъём от гнезда.

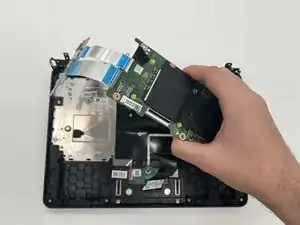

Извлеките материнскую плату из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
