Замена дисплея Dell Vostro 3510
Если экран ноутбука не отображает изображение, вероятно, матрица повреждена. В этом руководстве показано, как заменить дисплей ноутбука.
Шаг 1
Убедитесь, что ноутбук выключен.

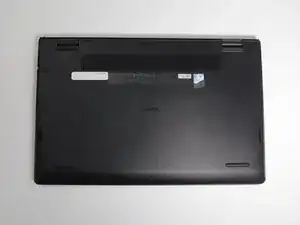

Переверните ноутбук дном вверх.
Шаг 2

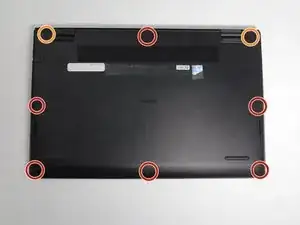

Используйте отвертку Phillips #0, чтобы вывернуть шесть винтов 1 мм (обведены красным).
Ослабьте два фиксированных винта 1 мм в задних углах.
Отслеживайте каждый винт и устанавливайте его обратно на то же место, чтобы не повредить ноутбук.
Шаг 3

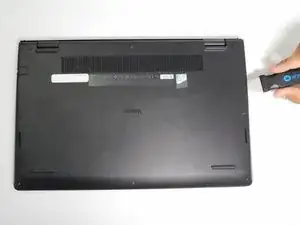

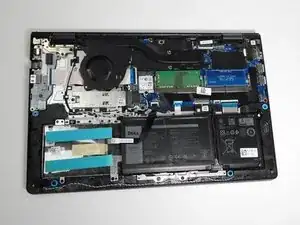

Откройте заднюю крышку ноутбука.
Открывать ноутбук значительно проще с помощью лопатки или монтажной лопатки.
Шаг 4

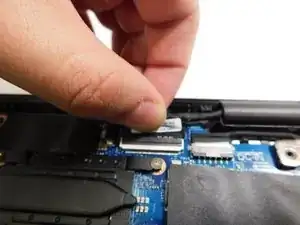

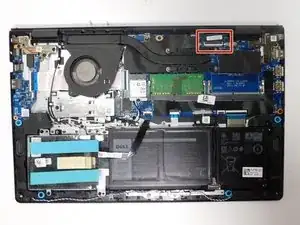

Начните с отключения кабеля дисплея.
Шаг 5

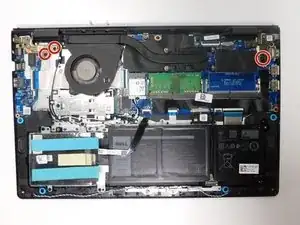

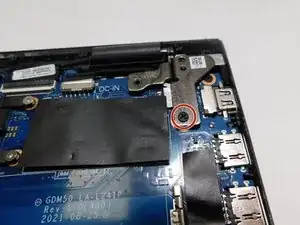

Выверните винты 1 мм, отмеченные красным, отверткой Phillips #0.
Шаг 6

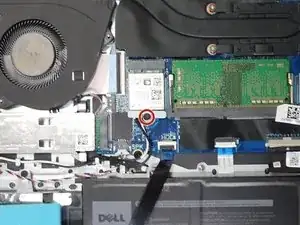

Выверните винты 1 мм, удерживающие металлический кронштейн (обведены красным), отверткой Phillips #0.
Шаг 7

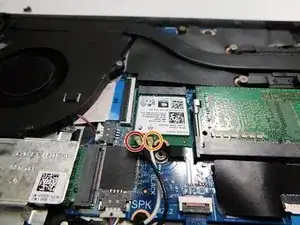

Отключите как белый, так и чёрный провод.
Чёрный провод отмечен красным.
Белый провод отмечен оранжевым.
Шаг 8

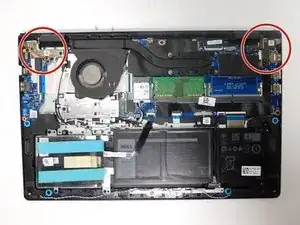

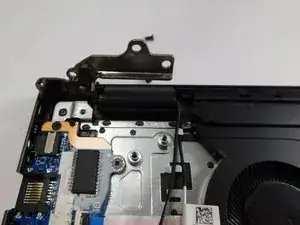

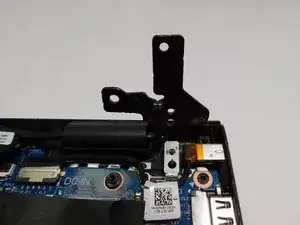

Поднимите петли, обведённые красным.
Шаг 9

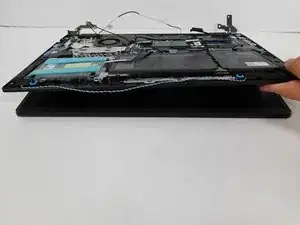

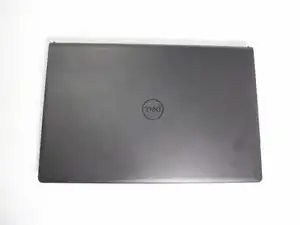

Держите под углом, затем дисплей должен соскользнуть.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
