Замена жесткого диска Dell Vostro 3500
В этом руководстве мы покажем, как удалить и заменить жесткий диск.
Шаг 1

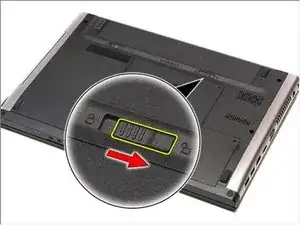

Переверните компьютер.

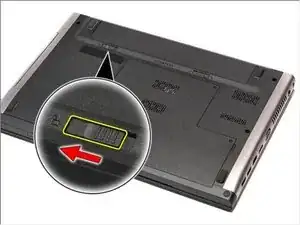

Сдвиньте защелку для освобождения батареи в положение разблокировки.
Шаг 2
Сдвиньте другую защелку для освобождения батареи в положение разблокировки.
Шаг 3

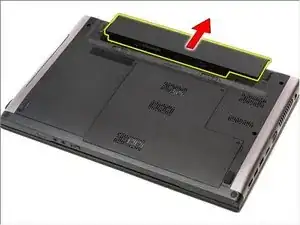

Сдвиньте батарею и извлеките ее из компьютера.
Шаг 4

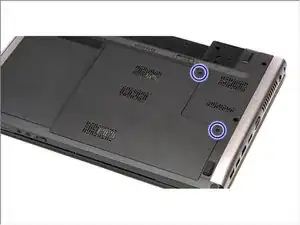

Поверните ноутбук и открутите два винта, фиксирующих сервисную крышку.
Шаг 5

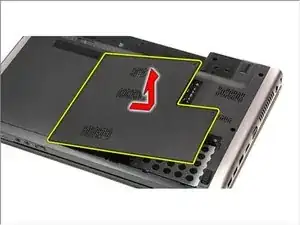

Поднимите сервисную крышку и снимите ее с компьютера. Клипы по краям можно открыть, кроме тех, что находятся на левом краю (как показано на фото), которые необходимо отсоединить после всех остальных, удаляя крышку в указанном направлении.
При сборке вставьте клипы на левом краю, затем защелкните все остальные, приложив твердое давление вдоль других краев крышки.
Шаг 6

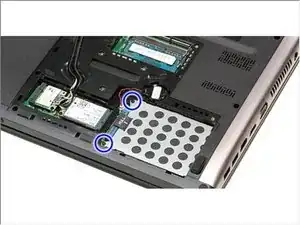

Уберите винты, фиксирующие сборку жесткого диска к компьютеру.
Шаг 7

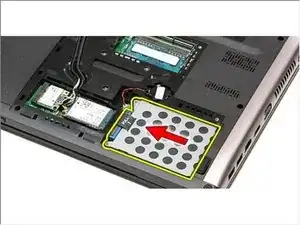

Сдвиньте сборку жесткого диска к центру компьютера.
Шаг 8
Поднимите сборку жесткого диска вверх и дале от компьютера.
Шаг 9

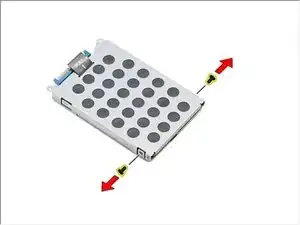

Удалите винты, фиксирующие кронштейн жесткого диска к жесткому диску.
Шаг 10

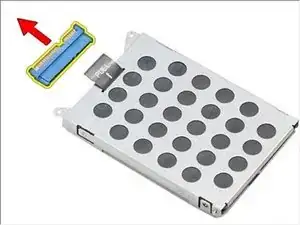

Удалите адаптер жесткого диска из сборки жесткого диска.
Шаг 11

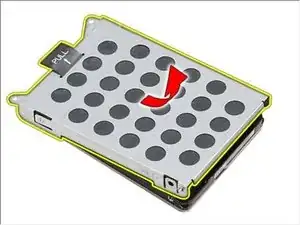

Поднимите кронштейн жесткого диска вверх и дале от жесткого диска.
