Замена динамиков Samsung ATIV Book 9
Это руководство можно использовать для демонтажа внутренних динамиков с ноутбука Samsung ATIV Book 9 Lite. Приготовьте отвёртку с крестообразным шлицем. Следите за всеми винтами и тем, где они находятся. При удалении динамиков будьте осторожны, чтобы не повредить провода, соединяющие динамики с ноутбуком. Наконец, убедитесь, что вы правильно утилизируете сломанные динамики.
Шаг 1
При закрытии ноутбука поместите защитную прокладку, например, кусок ткани, между экраном и клавиатурой, чтобы защитить экран во время замены.

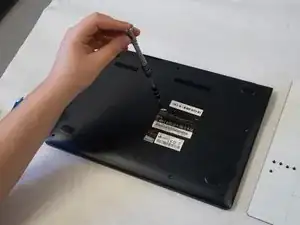

Переверните ноутбук днищем вверх, чтобы увидеть винты, крепящие заднюю крышку.
С помощью отвёртки Phillips #0 выкрутите десять 4-мм винтов по периметру и один центральный винт.
Шаг 2

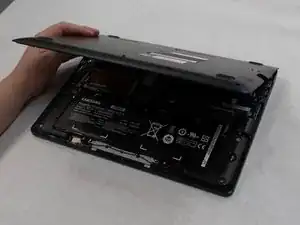

Используйте два пластиковых инструмента для вскрытия, чтобы отделить заднюю крышку от ноутбука.
Может потребоваться некоторое усилие, поскольку задняя крышка защёлкивается на место до того, как винты фиксируют её.
Шаг 3

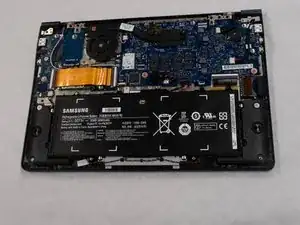

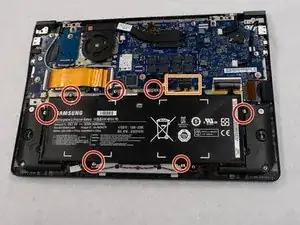

С помощью отвёртки Phillips #0 выкрутите семь 5-мм винтов, выделенных на изображении.

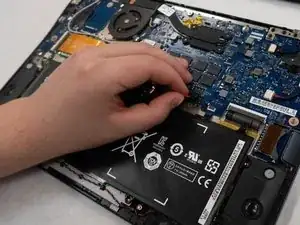

Отсоедините вручную основной кабель аккумулятора от основной материнской платы.

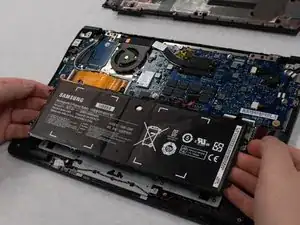

Извлеките аккумулятор из компьютера вручную.
Шаг 4

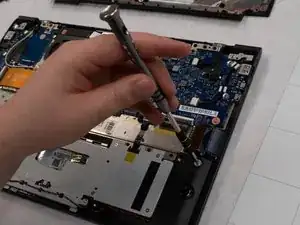

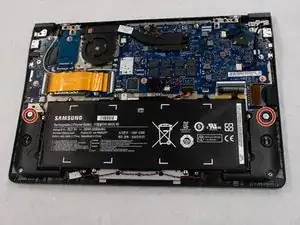

С помощью отвёртки Phillips #1 выкрутите два 3-мм винта, по одному на каждый динамик.

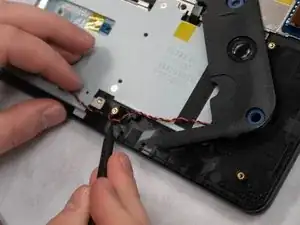

Используя нейлоновую лопатку, отсоедините чёрные и красные провода, соединяющие два динамика.
Шаг 5

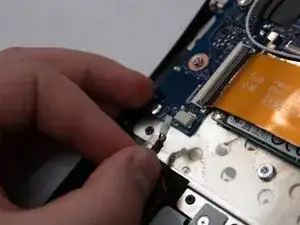

Отсоедините вручную кабель, соединяющий динамики с платой, которую вы снимаете.
Не тяните за кабель, так как это может его повредить; отсоединяйте его за белый разъём провода.

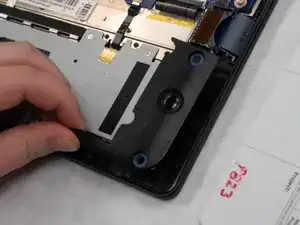

Удалите динамики из компьютера вручную. Это может потребовать некоторого усилия, так как они частично зафиксированы двухсторонним скотчем.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
