Замена разъема питания на Samsung ATIV Book 9 Lite
Данная инструкция описывает процесс удаления разъема питания с ноутбука Samsung ATIV Book 9 Lite для его замены. Подготовьте крестообразную отвертку. Следите за всеми извлеченными винтами и запомните, где они находились. При снятии разъема будьте осторожны, чтобы не повредить провода, соединяющие разъем питания с материнской платой. Утилизируйте сломанный разъем питания надлежащим образом.
Шаг 1
Перед началом работ положите защитную прокладку, например кусок ткани, между экраном и клавиатурой, чтобы защитить экран при закрытой крышке.
Поверните ноутбук задней крышкой вверх, чтобы открыть доступ к винтам, удерживающим заднюю крышку.

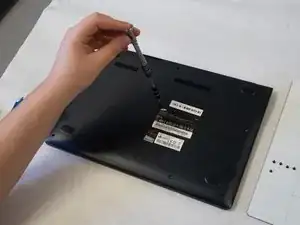

Используя крестообразную отвертку #0, выкрутите десять 4-мм винтов по краям и один центральный винт.
Шаг 2

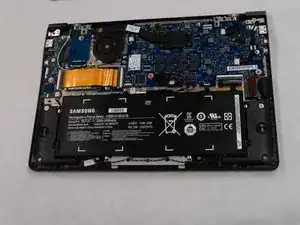

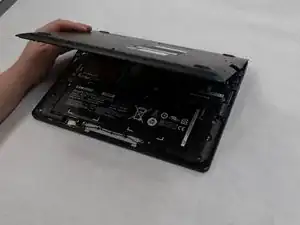

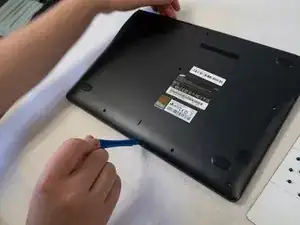

Используйте два пластиковых инструмента для открытия, чтобы отделить заднюю крышку от корпуса ноутбука.
Может потребоваться некоторое усилие, поскольку задняя крышка защелкивается на место до установки винтов.
Шаг 3

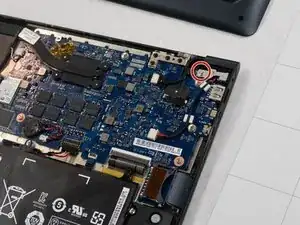

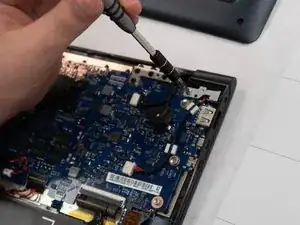

Используя крестообразную отвертку #0, выкрутите один 3-мм винт, удерживающий металлическую скобу/крышку.
Руками снимите металлическую скобу, закрывающую разъем. Это может потребовать небольшого пошевеливания для снятия.
Шаг 4

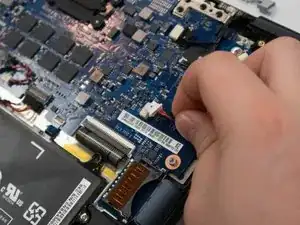

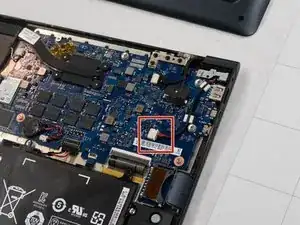

Руками отсоедините провод, соединяющий разъем питания с материнской платой.
Не тяните за сам провод, чтобы не повредить его; отсоединяйте, потянув за белый разъем.

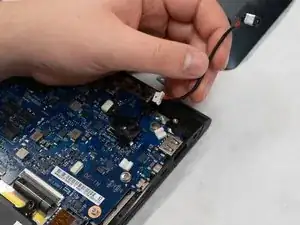

Руками извлеките провод из компьютера.
Завершение
Чтобы собрать устройство, выполните действия в обратной последовательности.
Перевод руководства с ifixit.com
