Замена жесткого диска Samsung ATIV Book 9 Lite
Это руководство может быть использовано для замены жесткого диска в Samsung ATIV Book 9 Lite. Потребуется отвертка Phillips. Убедитесь, что вы отслеживаете все винты и знаете, куда они относятся. При удалении жесткого диска следите за тем, чтобы не повредить соединения, которые связывают жесткий диск с компьютером.
Шаг 1
Поместите защитное покрытие, например, ткань, между экраном и клавиатурой, когда ноутбук закрыт, чтобы защитить экран во время замены.

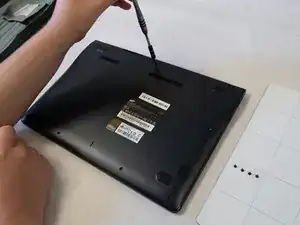

Переверните ноутбук, чтобы увидеть винты, удерживающие заднюю крышку.

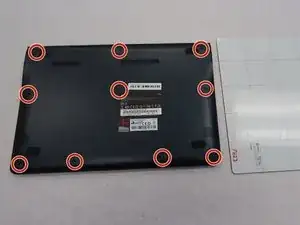

Используя отвертку Phillips #0, удалите десять винтов по 4 мм, расположенных по периметру, и один центральный винт.
Шаг 2

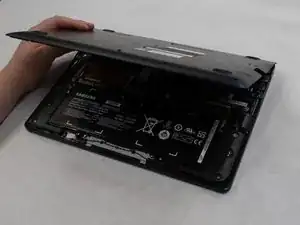

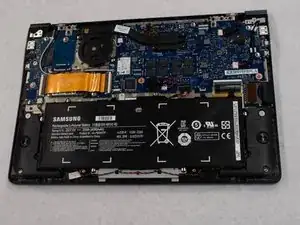

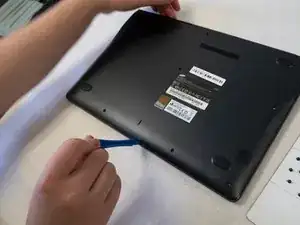

Используйте два пластиковых инструмента для вскрытия, чтобы отделить заднюю крышку от ноутбука.
Для этого может понадобиться приложить усилие, так как задняя крышка зафиксирована на защелках до установки винтов.
Шаг 3

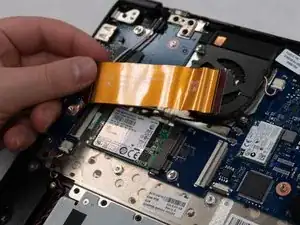

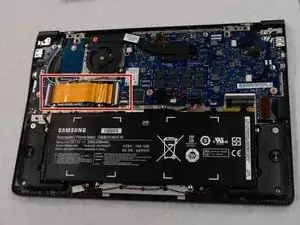

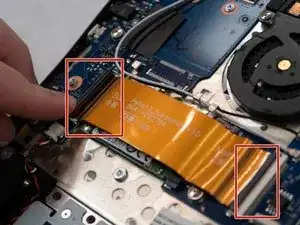

Используя руки или пластиковый инструмент для вскрытия, освободите желтую соединительную полоску материнской платы с обоих концов, приподняв зажимы.
Удалите полоску, чтобы получить доступ к жесткому диску.
Шаг 4

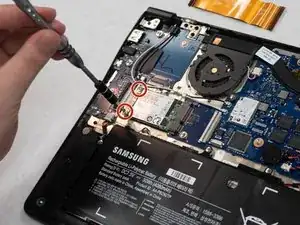

Используя отвертку Phillips #0, удалите два винта по 3 мм, удерживающих жесткий диск на месте.

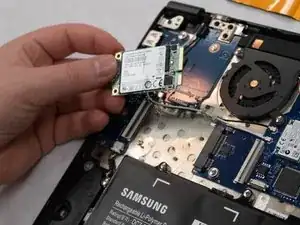

Удалите жесткий диск, потянув его руками.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
