Замена аудиоразъёма Samsung ATIV Book 9 Lite
Эта инструкция может быть использована для удаления материнской платы, которая управляет аудио-, USB2- и видеопортами, из Samsung ATIV Book 9 Lite для замены. Подготовьте отвертку Phillips. Убедитесь, что вы следите за всеми удалёнными винтами и их местоположением. При снятии аудиоразъёма будьте внимательны, чтобы не повредить провода, соединяющие разъём зарядки с ноутбуком. Правильно утилизируйте сломанный аудиоразъём.
Шаг 1
Поместите защитное покрытие, например, кусок ткани между экраном и клавиатурой, когда ноутбук закрыт, чтобы защитить экран во время выполнения этой замены.
Переверните ноутбук вверх дном, чтобы увидеть винты, крепящие заднюю крышку.

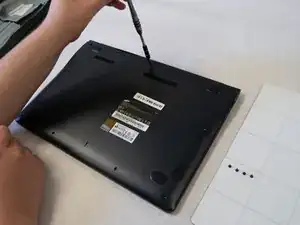

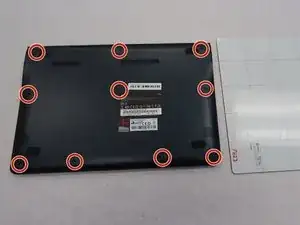

Используя отвертку Phillips #0, удалите десять винтов длиной 4 мм, расположенных по краям и один центральный.
Шаг 2

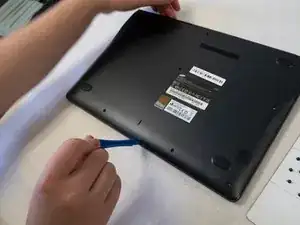

Используйте два пластиковых инструмента для открытия, чтобы отделить заднюю крышку от ноутбука.
Для этого может понадобиться приложить силу, так как задняя крышка зафиксирована до того, как винты используются для её крепления.
Шаг 3

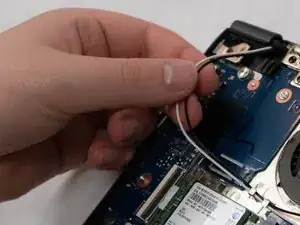

С помощью рук переместите чёрные и белые провода, которые лежат поверх платы, чтобы они не мешали при удалении.

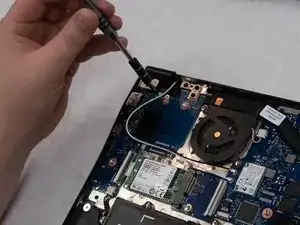

Используя отвертку Phillips #0, удалите три винта длиной 3.5 мм.
Шаг 4
С помощью рук удалите провод, который соединяет динамики с платой, которую вы собираетесь удалить.
Не тяните за провод, так как это может его повредить; снимайте его, потянув за головку белого провода.

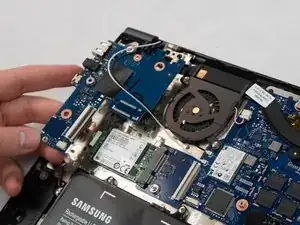

С помощью рук извлеките плату из компьютера.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
