Замена графического экрана Samsung ATIV Book 7 NP740U3E-K01UB
Графический экран расположен за ёмкостным сенсорным экраном. Поэтому для замены графического экрана обязательно сначала снять ёмкостный сенсорный экран. Это руководство покажет правильный порядок снятия графического экрана.
Шаг 1

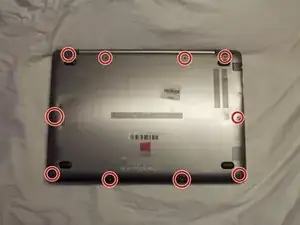

Отверткой Phillips #000 выкрутите десять винтов 5 мм, крепящих заднюю крышку.
Шаг 2

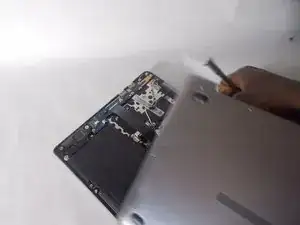

Снимите заднюю крышку.
Шаг 3
Отключите шлейф данных от материнской платы, как показано в нижнем левом углу фотографии.
Отключите белый и чёрный провод от графической платы, как видно в центре фото. (Примечание: Эти два провода подключены к материнской плате разъёмами «папа-мама» из меди, поэтому их можно отсоединить, разсоединяя контакты.)
Шаг 4

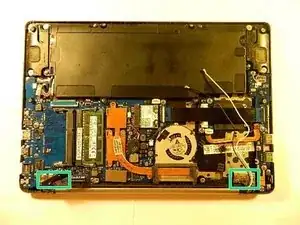

Отверткой Phillips #000 выкрутите шесть винтов 5 мм.
Эти винты фиксируют сборку экрана к материнской плате / электронной сборке.
Шаг 5
Теперь, когда шесть винтов 5 мм сняты, снимите и отделите сборку экрана, как показано на изображении.
Как будет показано в следующем шаге, с задней панели сборки экрана будет снята крышка. Никаких механических креплений здесь нет, кроме клея. Поэтому заднюю крышку сборки экрана следует аккуратно отдёрнуть.
Шаг 6

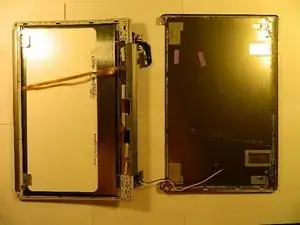

Снимите заднюю крышку сборки экрана.
Крышка приклеена по краям. Используя инструмент с плоским клином, аккуратно подденьте и отделите крышку от сборки.
Шаг 7

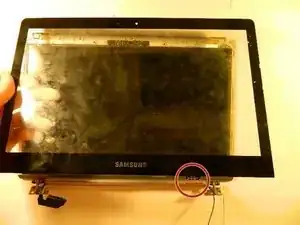

После снятия задней крышки переверните ноутбук экраном вниз. Снимите ёмкостный сенсорный экран.
Аналогично тому, как задняя крышка была приклеена, этот сенсорный экран приклеен к графическому экрану устройства. Как видно на втором фото, сенсорный экран следует аккуратно отделить от графического экрана. Обязательно отключите шлейф, отмеченный кружком на фото.
Шаг 8

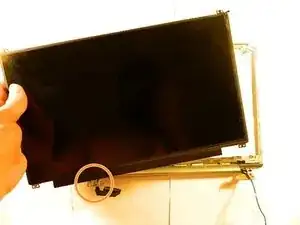

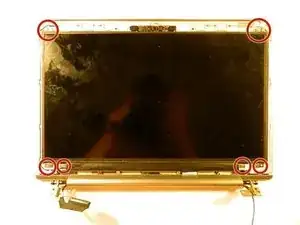

Отверткой Phillips #000 выкрутите шесть винтов 3 мм.
Это освободит графический экран от держателя, как показано на втором фото.
Отсоедините шлейф.
Снимите экран.
Заключение
Для сборки устройства выполните перечисленные действия в обратном порядке.
Важное замечание: при повторной сборке узла экрана может потребоваться дополнительный клей для приклеивания графического экрана, ёмкостного сенсорного экрана и защитного покрытия обратно к исходной сборке.
Перевод руководства с ifixit.com
