Замена ЖК-дисплея Toshiba Portege M300
В этом руководстве описаны шаги, необходимые для установки нового ЖК-панели. Процедура довольно быстрая, но требует осторожности, поскольку задействованы очень хрупкие компоненты и короткие провода, которые не всегда видно. Это должна быть достаточно простая ремонтная работа, если Вы будете действовать медленно и аккуратно, не перемещая ничего грубо — дисплеи хрупкие детали! Удачи!
Шаг 1

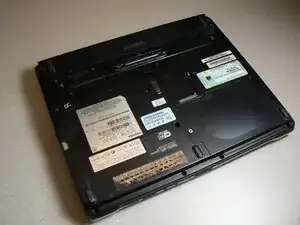

Переверните ноутбук на крышку.
Шаг 2

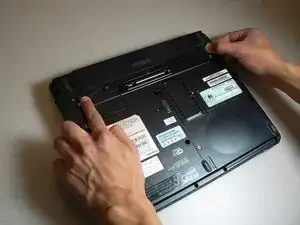

Сдвиньте защёлку на левой стороне в положение «открыто».

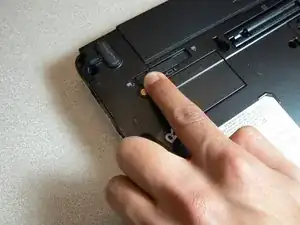

Сдвиньте защёлку на правой стороне в положение «открыто», пока не услышите щелчок.
Шаг 3

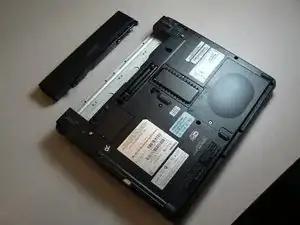

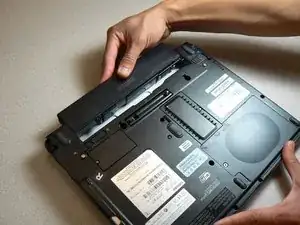

Снимите аккумулятор, сдвинув его в сторону от корпуса ноутбука.
Убедитесь, что две защёлки из предыдущего шага находятся в положении «открыто» при сдвиге аккумулятора.
Шаг 4

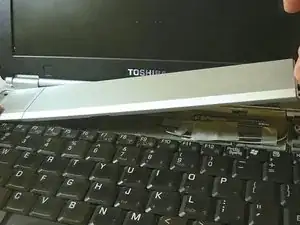

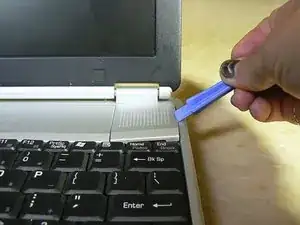

Используйте пластиковый лопаточный инструмент, чтобы отщёлкнуть правую крышку динамика.
Шаг 5

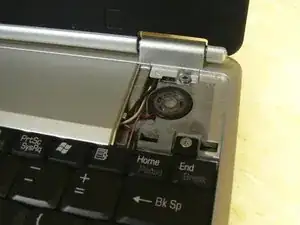

Снимите оставшуюся крышку, сдвинув её вправо и приподняв правый край.
Шаг 6

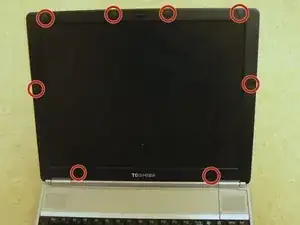

Снимите все восемь пластиковых круглых заглушек на пластиковом ободе экрана.
Под семью из этих заглушек находятся винты.
Выверните все семь винтов крестовой отверткой Phillips #000.
Шаг 7

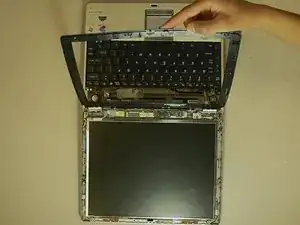

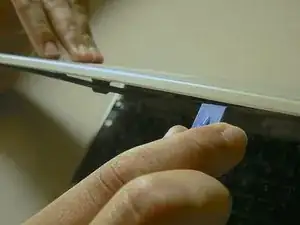

Используйте пластиковый лопаточный инструмент, чтобы отделить ободок экрана от остальной части корпуса.

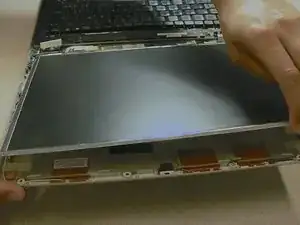

Потяните за верхний край ЖК, чтобы отделить его от верхней части корпуса.
Отделяйте корпус и ЖК только на дюйм — они всё ещё соединены проводами.
Шаг 8

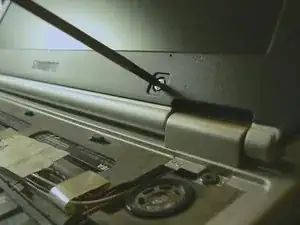

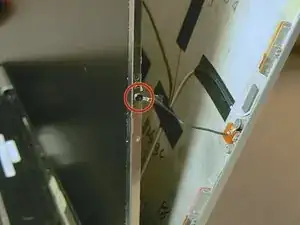

Используйте крестовую отвертку #000, чтобы открутить один тонкий винт 2,8 мм, удерживающий провод, подключённый к правой лицевой части ЖК.
Шаг 9
Переверните ЖК лицевой стороной вниз.

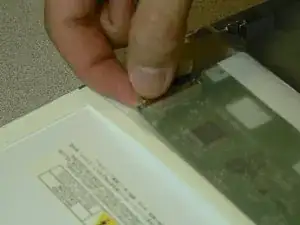

Осторожно потяните соединитель на углу ЖК, чтобы отключить его.
Шаг 10

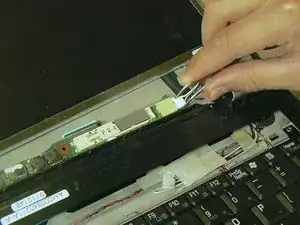

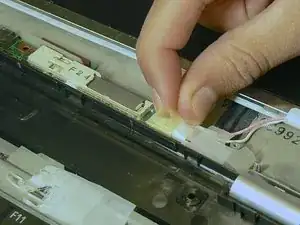

Снимите ленту, соединяющую ЖК с инвертором.
Используйте пинцет, чтобы извлечь кабель ЖК из инвертора.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
