Замена панели доступа Dell Inspiron 17R-5721
Как следует из названия, этот компонент предоставляет доступ к жесткому диску и оперативной памяти, ускоряя дальнейший ремонт системы.
Шаг 1

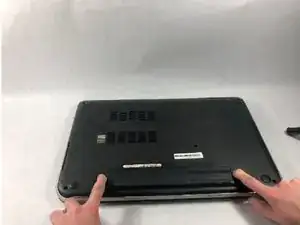

На нижней стороне внешнего корпуса ноутбука должны находиться два пластиковых сдвижных язычка справа и слева от аккумуляторного блока. С помощью пальцев отодвиньте эти два язычка друг от друга, к бокам устройства.
Это механически разблокирует аккумуляторный блок из его гнезда в задней части устройства.
Шаг 2

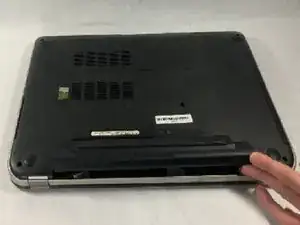

С помощью ногтей приподнимите аккумуляторный блок от остальной части устройства в месте физического соединения между блоком и пластиковым корпусом ноутбука.
Это может потребовать некоторого усилия.

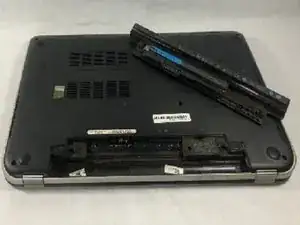

Уберите аккумулятор.
Шаг 3

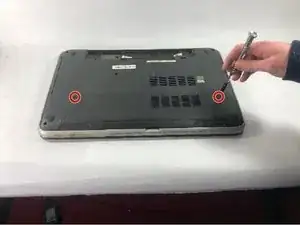

С помощью отвёртки Phillips #000 ослабьте два винта в верхнем левом и верхнем правом углах панели доступа.
Эти два винта-держателя ослабнут, но не отделятся от панели.
Шаг 4

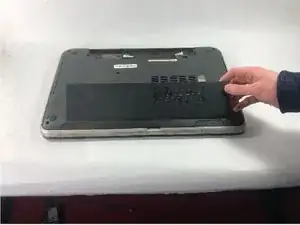

С помощью лопатки проникните в зазор в пластике, который открылся после ослабления винтов.
Снимите панель доступа.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
