Замена ЖК-экрана IBM Thinkpad T60

Ноутбуки

Это руководство покажет, как аккуратно разобрать экран IBM Thinkpad T60. Это позволит заменить повреждённый ЖК-экран или обновить установленную версию. Всегда отключайте питание компьютера перед началом установки/снятия каких-либо аппаратных компонентов. Обязательно отключите сетевой адаптер и все кабели от компьютера. Если компьютер был включён, подождите несколько минут перед началом процедуры, чтобы все детали остылит.

Шаг 1

Переверните компьютер, чтобы увидеть маленькую защёлку на аккумуляторе, расположенную ближе к верхней части Thinkpad.

Сдвиньте защёлку вправо пальцем, чтобы разблокировать аккумулятор.

Шаг 2

Когда защёлка окажется в разблокированном положении (крайнее правое), вытяните аккумулятор наружу, отводя его от Thinkpad.

Аккумулятор теперь отключён.

Шаг 3

Откройте ноутбук так, чтобы экран был направлен на Вас.

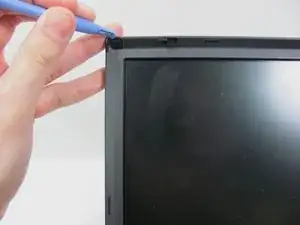

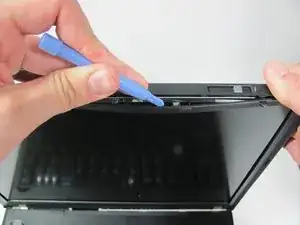

Используйте пластиковый инструмент для вскрытия, чтобы отжать восемь пластиковых заглушек винтов вокруг дисплея.

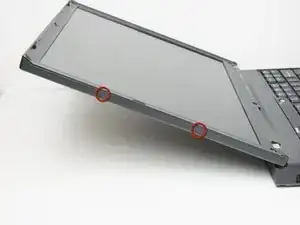

Обратите внимание, что заглушки есть по бокам (две слева и одна справа).

Шаг 4

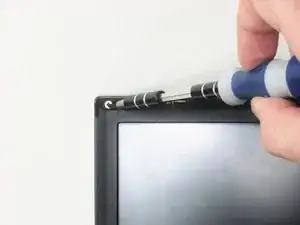

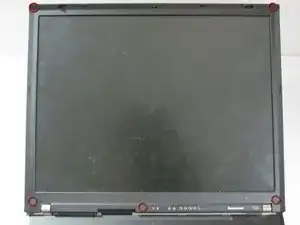

Отверткой Phillips #0 отвинтите восемь винтов длиной 3,25 мм, которые были освобождены в предыдущем шаге.

Шаг 5

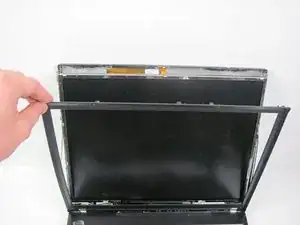

Осторожно отожмите пластиковую рамку экрана пластиковым инструментом для вскрытия.

Этот шаг требует некоторого усилия. В рамке есть пластиковые защёлки, удерживающие её на месте, поэтому не беспокойтесь о щелкающих звуках.

Шаг 6

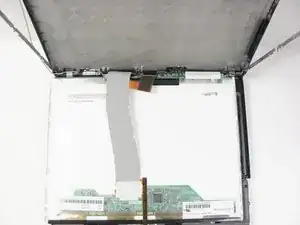

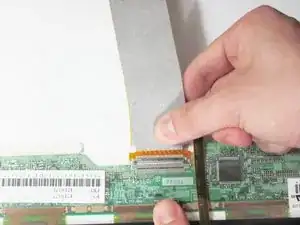

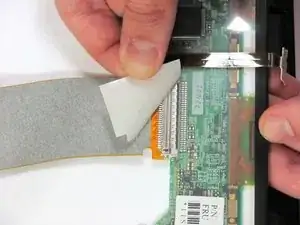

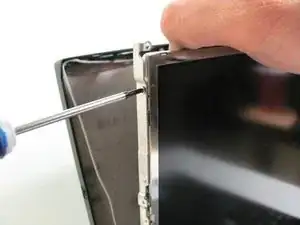

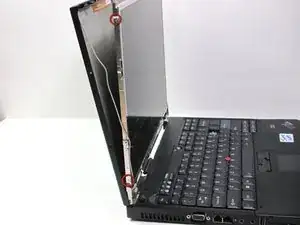

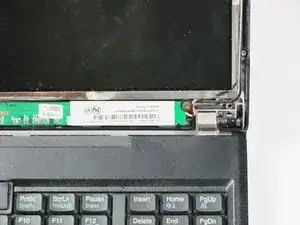

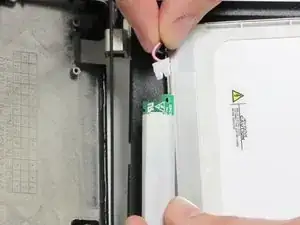

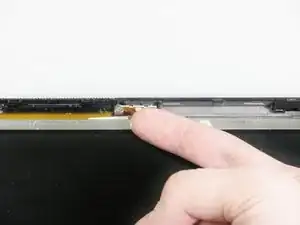

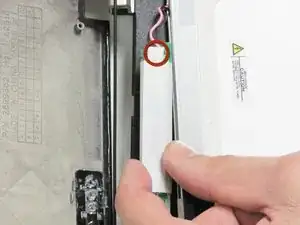

Используйте пальцы, чтобы приподнять экран в его корпусе настолько, чтобы получить доступ к ленточным кабелям и маленьким винтам, удерживающим экран на месте.
