Замена экрана IBM ThinkPad T43

В этом руководстве показано, как извлечь и заменить экран в данном устройстве.

Шаг 1

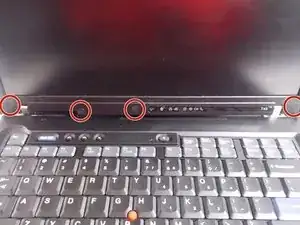

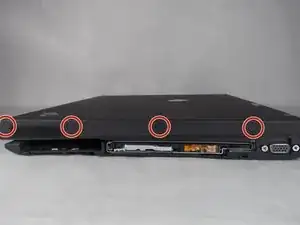

Найдите винты, крепящие крышку экрана на месте.

Слева 3 винта, справа 4 и 4 по нижней части экрана.

Шаг 2

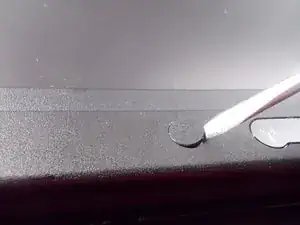

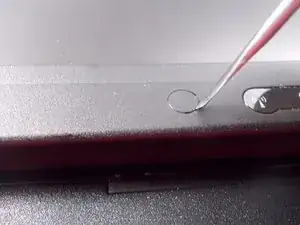

Снимите крышки, вставив пластиковую лопатку между краем крышки и ноутбуком.

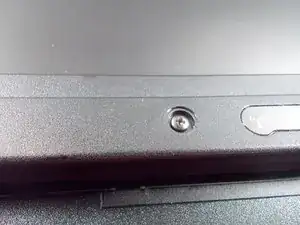

Удалите винты с помощью отвертки Phillips #0.

Крышки закреплены на клею, поэтому могут отрываться при удалении.

Шаг 3

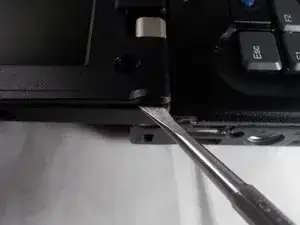

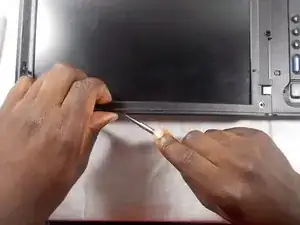

Вставьте плоскую металлическую лопатку в край крышки экрана и осторожно подденьте.

Пропустите лопатку вдоль краев и подденьте, чтобы освободить крышку от зажимов.

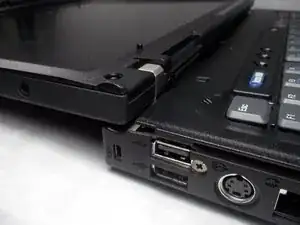

В то время как вы поднимаете лопатку по боковой части крышки, прижимайте крышку, чтобы помочь освободить зажимы.

По нижней части экрана имеется клей, поэтому вам нужно осторожно поддеть эту часть крышки.

Шаг 4

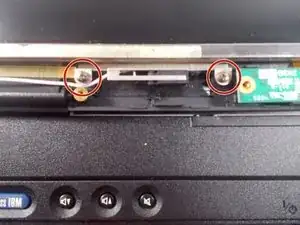

Удалите два винта, находящиеся возле нижней середины экрана.

Шаг 5

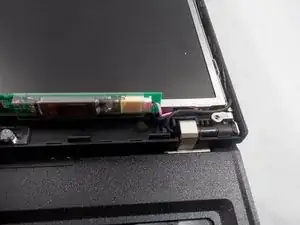

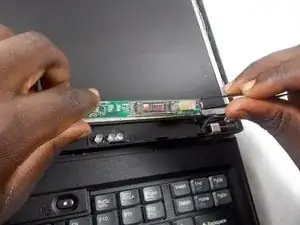

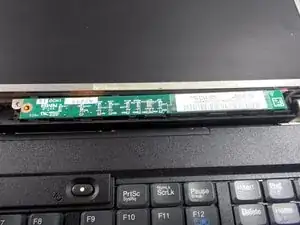

Переверните зеленую прямоугольную плату.

Отсоедините экран от прямоугольной платы с помощью пальцев или пинцета.

Шаг 6

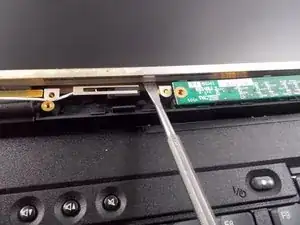

С помощью плоской металлической лопатки поднимите экран снизу медленно, пока не увидите шлейф.

Отсоедините шлейф, прежде чем полностью поднять экран.

Теперь вы сможете извлечь экран.

Из-за того, как подключен шлейф, он может отсоединиться, когда вы поднимете экран.

Шаг 7
