Замена радиатора Acer Swift X N20C12
Эта инструкция показывает, как заменить радиатор Acer Swift X N20C12.
Радиатор отводит тепло от важных компонентов, генерирующих тепло, таких как CPU, GPU, модули памяти и т.д. Радиатор работает вместе с вентилятором, который выдувает горячий воздух из ноутбука.
На радиаторе и компонентах, к нему присоединенным, есть термопрокладки и паста, которые вы также можете заменить, если у вас наблюдаются проблемы с перегревом или частые сбои при выполнении тяжелых задач.
Шаг 1

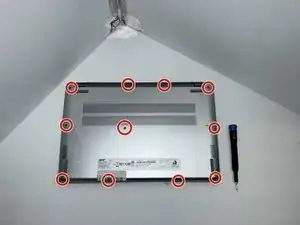

Используйте отвертку Torx T5, чтобы удалить одиннадцать винтов, закрепляющих нижнюю крышку.
Шаг 2

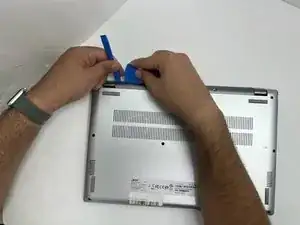

Вставьте открывалку в шов между нижней крышкой и шасси.
Прокачайте открывалку по периметру, поднимая крышку, пока нижняя крышка не освободится.
Удалите нижнюю крышку.
Шаг 3

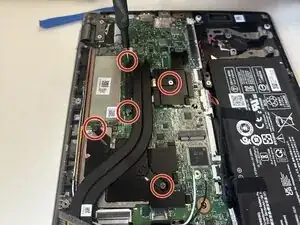

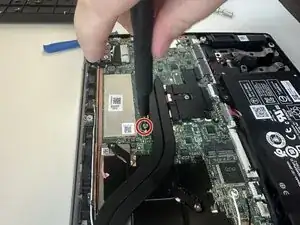

Используйте отвертку Phillips #00, чтобы удалить пять винтов длиной 5 мм, которые крепят радиатор.
При переустановке радиатора замените винты в номерационном порядке, как указано на радиаторе.
Шаг 4

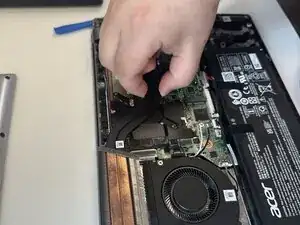

Держите радиатор крепко пальцами и поднимайте его прямо вверх, чтобы удалить его из ноутбука.
Шаг 5

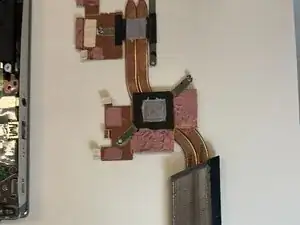

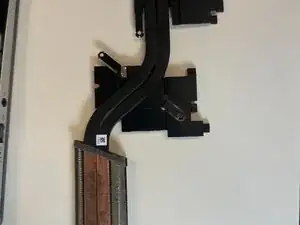

Положите радиатор с верхней частью, содержащей термопасту, вверх, чтобы не испачкать поверхность.
Вместо замены, если вы хотите заменить термопасту, очистите термопасту и прокладки с радиатора и компонентов материнской платы изопропиловым алкоголем. Следуйте этой инструкции для получения дополнительных сведений.
При нанесении термопасты/прокладок на компоненты материнской платы убедитесь, что вы не наносите слишком много или слишком мало. Не наносите термопасту/прокладки на радиатор.
Заключение
Чтобы собрать устройство обратно, следуйте вышеуказанным шагам в обратном порядке.
Сдавайте свои электронные отходы на переработку в сертифицированные переработчики R2 или e-Stewards.
Ремонт не пошел по плану? Попробуйте провести некоторые базовые методы устранения неполадок или обратитесь за помощью к нашему сообществу Answers.
