Замена вентилятора в Toshiba Satellite C855D-S5303

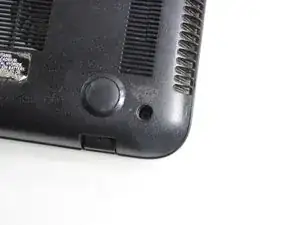

Положите ноутбук вверх дном на ровную поверхность.

Выключите ноутбук и отключите зарядное устройство.

Дайте ноутбуку остыть, чтобы вы не снимали горячую батарею.

Найдите правый фиксатор извлечения, обозначенный как «1».

Сдвиньте фиксатор полностью вправо — он должен зафиксироваться в этом положении.

Второй фиксатор извлечения находится слева и пронумерован как «2».

Сдвиньте фиксатор влево и продолжайте нажимать на него, поскольку в отличие от фиксатора «1» он не будет удерживаться самостоятельно.

Держа палец на левом фиксаторе, захватите выемку между двумя фиксаторами.

Подтяните вверх и к себе. Батарея начнёт выходить из корпуса.

Снимите батарею полностью. Теперь можно переходить к замене.

Используя небольшую крестовую отвертку, отвинтите один винт 7 мм (головка 5 мм) на L-образной крышке на задней панели ноутбука.

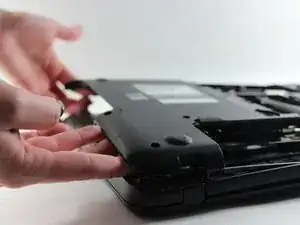

После удаления винта подденьте крышку вверх, захватив за изображённую канавку.

Будьте осторожны при снятии крышки. Не применяйте чрезмерную силу, чтобы не треснуть пластик.

Найдите жёсткий диск. Он находится в металлическом кожухе, как показано на фото.

Чтобы извлечь, схватите правую сторону корпуса диска и сдвиньте влево.

Поднимите вверх и выньте.

После удаления батареи и жёсткого диска можно приступать к откручиванию задней крышки.

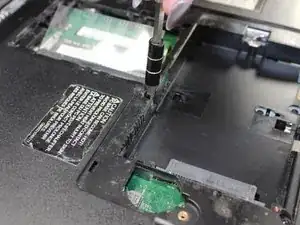

С помощью крестовой отвертки отвинтите два винта 7 мм (головка 5 мм), расположенные в области, где был жесткий диск.

Вокруг периметра задней панели расположены девять винтов 7 мм (головка 5 мм). Отвинтите их все.

Храните винты в безопасном месте, чтобы не потерять их.

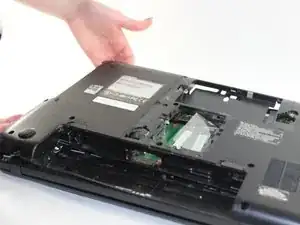

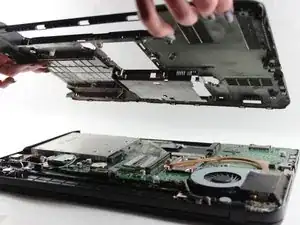

Возьмитесь за край задней панели, которую вы открутили, и поднимите её целиком, отойдя от устройства.

Будьте осторожны при подъёме панели. Не тяните её насильно.

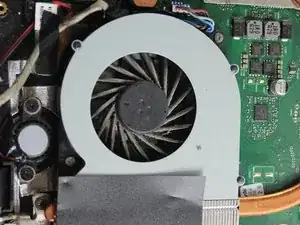

Найдя вентилятор, проверьте, не загрязнён ли он пылью — это может быть причиной проблемы.

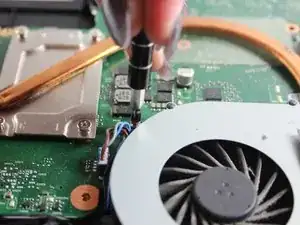

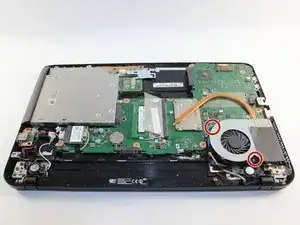

Для снятия вентилятора открутите два винта 4 мм (головка 3 мм), расположенные вокруг вентилятора.

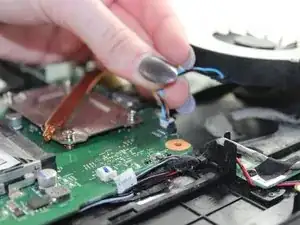

Отключите провод, расположенный слева от вентилятора, аккуратно вытянув его вверх.

Запомните ориентацию проводов при отсоединении. При установке нового вентилятора сохраните ту же ориентацию цветов проводов.

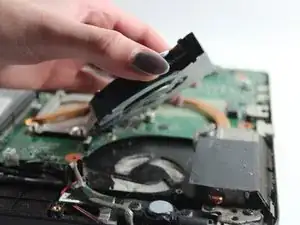

После отключения вентилятора вы можете поднять его и вынуть из устройства.
