Замена клавиатуры Toshiba Satellite C855D-S5109

Ноутбуки

Это руководство по замене клавиатуры на Toshiba Satellite C855D-S5109. Замена клавиатуры может быть хорошим вариантом, если она изношена и используется слишком долго или если она слишком липкая для полного очищения. Иногда клавиши на клавиатуре стираются со временем, поэтому замена клавиатуры в таких случаях может быть хорошей идеей. Руководство проведет вас через этапы удаления и замены клавиатуры, такие как: удаление батареи, осторожное поднимание клавиатуры и отсоединение шлейфа клавиатуры. При замене клавиатуры крайне важно проявлять осторожность и терпение. Убедитесь, что ноутбук отключен от источника питания, а батарея удалена перед попыткой замены клавиатуры.

Шаг 1

Переверните ноутбук так, чтобы нижняя часть была обращена вверх.

Шаг 2

Передвиньте две фиксатора на батарее в открытое положение.

Шаг 3

Держите фиксаторы в открытом положении, возьмитесь за верхнюю часть батареи и потяните вверх.

Удалите батарею.

Шаг 4

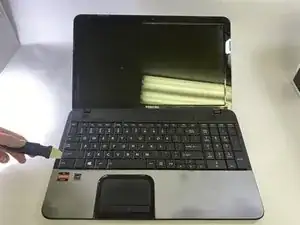

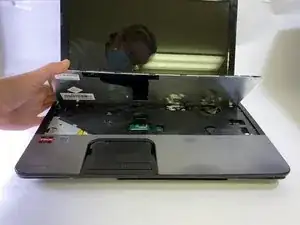

Используя лопатку, аккуратно поднимите клавиатуру вверх и вдали от подложки. Медленно работайте вокруг краев, приподнимая защелки, применяя минимальную силу.

Убедитесь, что инструмент находится под клавиатурой, а не под самими клавишами!

Терпение является ключевым моментом на этом шаге; это может занять некоторое время, но не применяйте силу, иначе рискуете сломать защелку.

Шаг 5

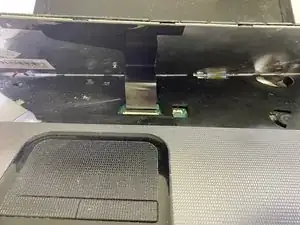

Поднимите защелку разъема ZIF, удерживающего шлейф клавиатуры на материнской плате.

Выньте шлейф клавиатуры из разъема на материнской плате.

Шлейф должен отсоединяться от подложки, а не от нижней стороны клавиатуры.

Удалите клавиатуру из ноутбука.

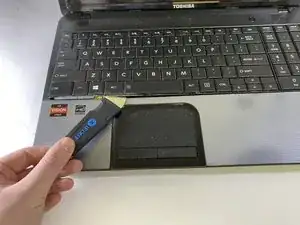

При замене клавиатуры вам не понадобится лопатка. Просто аккуратно надавите вокруг краев новой клавиатуры после подключения шлейфа. Вы услышите, как она щелкает на место при защелкивании.

Заключение

Чтобы собрать ваше устройство, выполните эти инструкции

Перевод руководства с ifixit.com
