Замена материнской платы Toshiba Satellite C855D-S5109

Ноутбуки

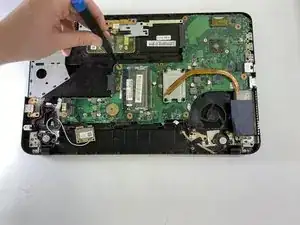

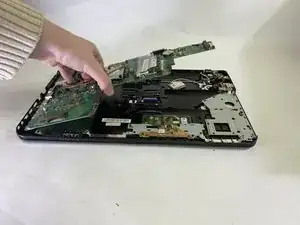

Материнские платы могут быть повреждены или изношены по разным причинам, включая механические повреждения, попадание воды, износ или низкое качество компонентов. В этом руководстве пошагово показано, как извлечь материнскую плату из ноутбука Toshiba Satellite C855D-S5109 для её замены.

Неисправность материнской платы почти всегда приводит к критическому отказу ноутбука, поэтому если ноутбук полностью не включается и вы уже проверили аккумулятор, замена материнской платы может восстановить работоспособность устройства.

Шаг 1

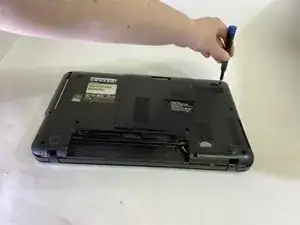

Переверните ноутбук так, чтобы нижняя часть была сверху.

Шаг 2

Сдвиньте два фиксирующих язычка аккумулятора в положение «открыто».

Шаг 3

Удерживая язычки в открытом положении, возьмитесь за верхнюю часть аккумулятора и потяните вверх.

Снимите аккумулятор.

Шаг 4

Используя лопатку, медленно приподнимайте клавиатуру и отведите её от области подставки для рук. Медленно проходите по краям, отодвигая защёлки и поддевая клавиатуру с минимальным усилием.

Обязательно размещайте инструмент под корпусом клавиатуры, а не под клавишами!

Терпение важно на этом шаге; это может занять время, но не применяйте силу, иначе вы рискуете сломать защёлку.

Шаг 5

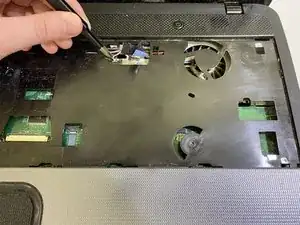

Поднимите фиксаторы ZIF-разъёма, удерживающего ленту клавиатуры на материнской плате.

Вытащите ленточный кабель клавиатуры из разъёма на материнской плате.

Лента должна отсоединиться от подставки для рук, а не от нижней части клавиатуры.

Снимите клавиатуру с ноутбука.

При установке новой клавиатуры лопатку использовать не потребуется. Просто аккуратно нажмите по краям новой клавиатуры после подключения ленточного кабеля. Вы услышите щелчок, когда защёлки встанут на место.
