Замена оптического привода Sony Vaio VGN-FS640

Положите закрытый ноутбук экраном вниз так, чтобы нижняя часть была обращена к Вам.

Сдвиньте оба фиксатора к центру батареи.

Извлеките батарею, сдвинув её от корпуса ноутбука.

Отложите батарею в сторону.

При нижней стороне ноутбука вверх найдите крышку модуля оперативной памяти.

Оперативная память закрыта панелью с четырьмя колонками вентиляционных отверстий.

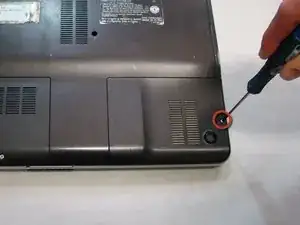

Найдите винт (Длина: 4.8 мм), фиксирующий панель, он находится близко к краю ноутбука. Отверните его крестовой отверткой PH0.

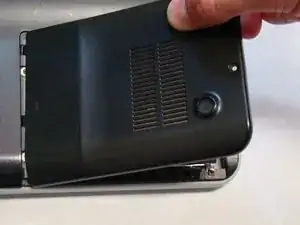

Используя пальцы, сдвиньте крышку от корпуса ноутбука. (Она сдвинется всего на несколько миллиметров)

Когда панель выйдет из зацепления, её можно будет приподнять без сопротивления.

Найдите и удалите винт (Длина: 7.7 мм), удерживающий крышку жесткого диска.

Сдвиньте крышку, пока она не освободится от корпуса ноутбука.

Поднимите крышку и снимите её.

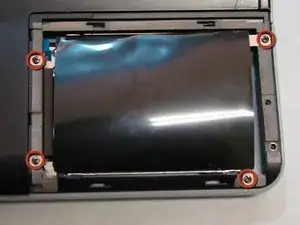

Найдите и удалите четыре винта (Длина: 7.7 мм), удерживающие лоток жесткого диска на месте.

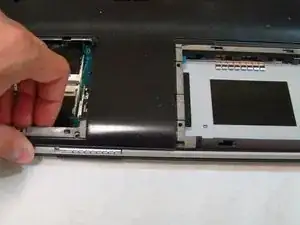

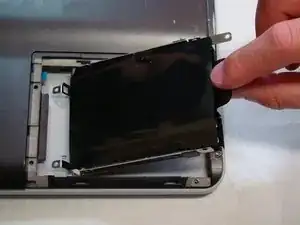

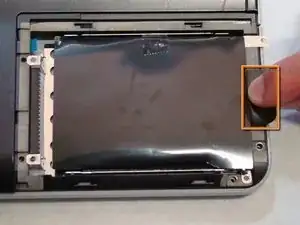

Используя язычок на лотке, сдвиньте жесткий диск от основного корпуса ноутбука.

Жесткий диск теперь должен быть отключён.

Поднимите диск за язычок лотка и извлеките его.

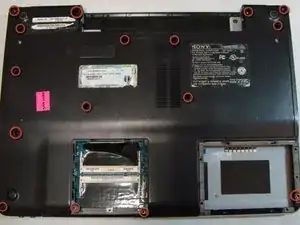

Найдите винты, выделенные здесь. Всего 16 штук.

С помощью крестовой отвертки PH0 удалите винты (Длина: 6.8 мм) и положите их на лоток для последующего использования.

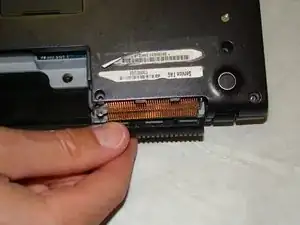

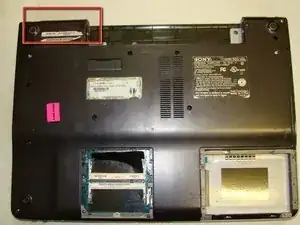

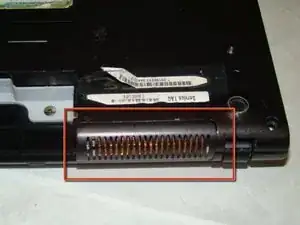

Перед продолжением обратите особое внимание на то, как держится небольшой пластиковый элемент, закрывающий ребра радиатора. Вам нужно будет знать, как он крепится при последующей сборке.

В данный момент удалять этот элемент не требуется. Он удерживается остальной задней крышкой и выпадет при снятии задней крышки на следующем шаге.

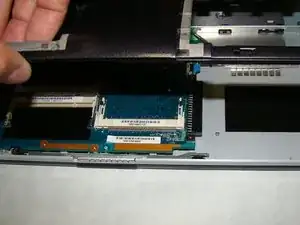

После удаления винтов используйте пальцы, чтобы снять заднюю крышку с ноутбука.

Снимите заднюю крышку и положите её в безопасное место, чтобы затем легко найти.

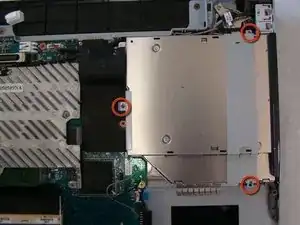

Найдите и удалите винты (Длина: 5.8 мм), крепящие привод к рамке ноутбука.

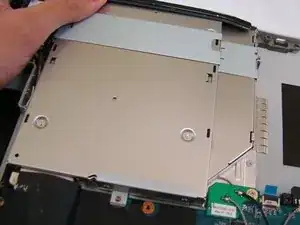

Аккуратно сдвиньте привод от корпуса ноутбука, пока он не отключится.

Поднимите привод и извлеките его.

После извлечения привода из корпуса Вам нужно снять два крепёжных кронштейна.

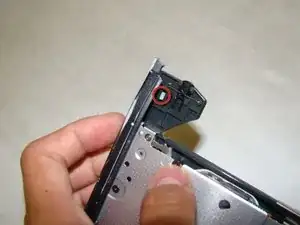

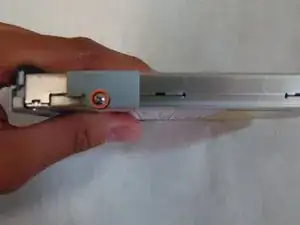

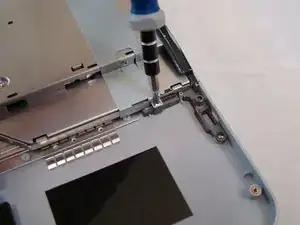

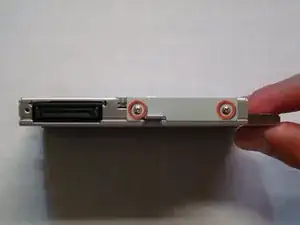

Найдите винты для кронштейнов. Должен быть по одному с каждой стороны привода и два на конце, который соединяется с компьютером.

Отверните и снимите кронштейны.

Последний шаг — снять лицевую панель лотка (часть, видимая при закрытом лотке).

Следующие два шага не обязательны, если у заменяемого привода лицевая панель уже установлена.

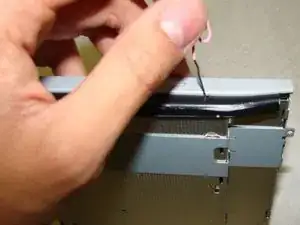

Откройте привод, вставив выпрямленную скрепку в маленькое отверстие на передней панели лотка.

Найдите два защёлкивающих язычка на внутренней стороне крышки, которые её удерживают.

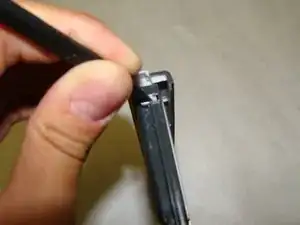

Используйте лопаточку или аналогичный инструмент, чтобы отщёлкнуть каждый язычок. Крышка должна сняться без усилий.
