Разборка IBM ThinkPad 360P/PE

Полное руководство по разборке моделей IBM ThinkPad 360P и 360PE в «планшетном» исполнении. Как и с любой старой техникой, ожидайте, что пластики станут хрупкими и легко ломаются.

  • Не затягивайте винты слишком сильно
  • Следите, где Вы опираетесь руками и руками с предплечьями
  • Используйте отвертки подходящего размера, чтобы не сорвать шлицы винтов
  • Чистите по ходу работы! DeoxIT вам поможет.

Шаг 1

Предупреждение: Убедитесь, что экран открыт и полностью вертикален — или отведён максимально назад. Это поможет предотвратить падение ноутбука назад после снятия компонентов.

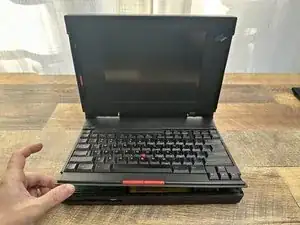

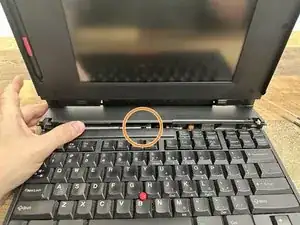

Откройте отсек клавиатуры, полностью оттянув защёлки с обеих сторон ноутбука до тех пор, пока передняя часть клавиатуры не приподнимется.

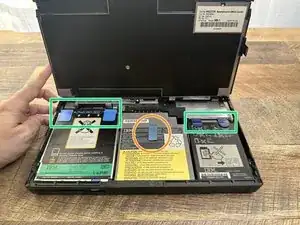

Извлеките аккумулятор, потянув за синюю язычок вверх, поднимите ближний к задней части конец и выньте наружу.

Извлеките жёсткий диск и дисковод гибких дисков, потянув синие язычки на себя до освобождения металлической ручки, затем используйте ручку, чтобы поднять вверх, отсоединив их от разъёмов внизу.

Будьте осторожны, где Вы опираетесь или прикладываете рычаг. Пластики корпуса часто хрупкие и могут легко лопнуть при приложении давления.

Шаг 2

Осторожно закройте клавиатуру (не защёлкивая её)

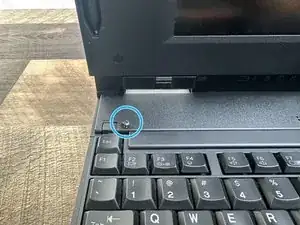

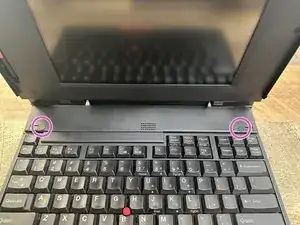

Снимите два (2) пластиковых заглушки винтов с крышки клавиатуры с помощью тонкого инструмента. Если Вы используете канцелярский нож или лезвие, будьте осторожны, чтобы не порезать и не повредить заглушки.

Выверните два (2) винта M2.5x8mm под заглушками крестовой отвёрткой.

Шаг 3

Полностью откройте клавиатуру и найдите два защёлкивающих зажима, удерживающих заднюю крышку клавиатуры. Они расположены у точки поворота.

Используйте пинцет, чтобы освободить зажимы с обеих сторон, потянув их на себя.

Шаг 4

Закройте клавиатуру (не защёлкивая)

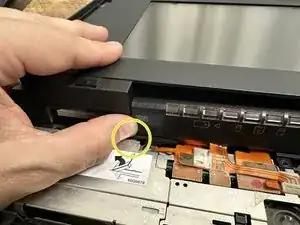

Нажмите вперёд по центру крышки клавиатуры, чтобы освободить последний зажим. После освобождения потяните на себя и отложите в сторону.

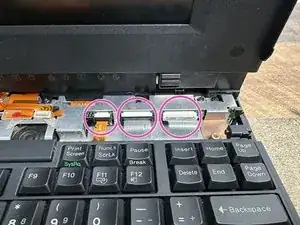

Отсоедините три (3) ленточных кабеля клавиатуры, отщёлкнув их из разъёмов. Делайте это с помощью пластикового лопаточного инструмента или пинцета, потянув каждую сторону зажима на себя. После ослабления можно вытащить ленточный кабель.

Будьте осторожны, чтобы не повредить и не поцарапать ленточные кабели, они очень деликатны.

Теперь Вы можете снять клавиатуру и отложить её в сторону.

Шаг 5

Если в слоте установлена память (RAM), извлеките её, слегка поддев вверх, чтобы освободить пластиковый держатель, и потяните на себя.

Выверните один (1) винт M2.5x5mm с крышки аккумулятора крестовой отвёрткой.

Теперь Вы должны иметь возможность снять пластиковый держатель памяти.

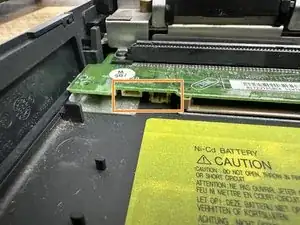

На нижней стороне платы может быть одна (1) или две (2) батарейки, подключённые к плате. Отсоедините и удалите их перед продолжением работ.

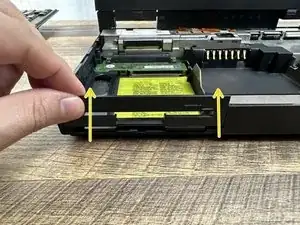

Снимите рамку дисковода, потянув вверх и наружу из корпуса.

Шаг 6

Откройте дисплей так, чтобы он лёг полностью назад.

Выверните два (2) винта M2.5x5mm, как показано, крестовой отвёрткой.

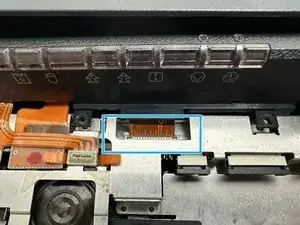

Отсоедините ленточный кабель от разъёма с помощью пинцета или пластикового лопаточного инструмента. НЕ тяните непосредственно за кабель.

Нажмите с обеих сторон на индикатор состояния, чтобы освободить защёлки из-под экрана.

Теперь Вы должны иметь возможность снять индикатор состояния и отложить его в сторону.

Шаг 7

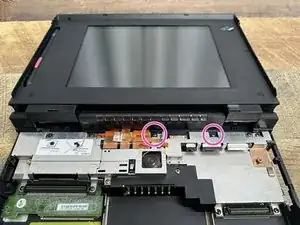

Сначала снимите два (2) выделенных разъёма. Можно использовать язычки, прикреплённые к ленточным кабелям, но НЕ тяните за сами кабели. На каждом кабеле есть жёсткая пластиковая пластина, которую можно использовать, чтобы поддеть кабели, если язычки повреждены или отсутствуют.

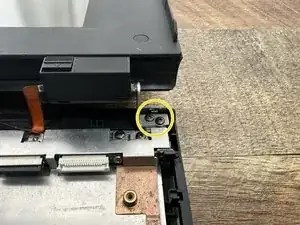

Снимите второй комплект кабелей И один (1) винт M2.5x5mm крестовой, который крепит один из кабелей к экранировке.

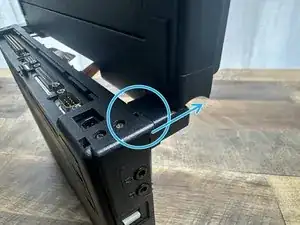

С помощью пинцета или пластикового лопаточного инструмента освободите защёлку на задней стороне, чтобы снять крышки шарниров с обеих сторон.

Выверните два (2) винта M2.5x4mm, соединяющие дисплей с корпусом с обеих сторон.

Теперь узел дисплея должен быть съёмным — снимите его и отложите в сторону.

Если Вы работаете ТОЛЬКО с дисплеем, можете перейти к шагу 14 руководства.

Шаг 8

Снимите чёрный зажим, соединяющий экраны (если он присутствует).

Выверните один (1) винт M2.5x4mm сверху, как показано.

Выверните два (2) винта M2.5x8mm, фиксирующие экран к разъёму дисковода гибких дисков.

Теперь Вы должны иметь возможность приподнять экран аудиокарты слева и вынуть его. Отложите в сторону.

Шаг 9

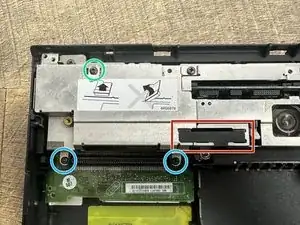

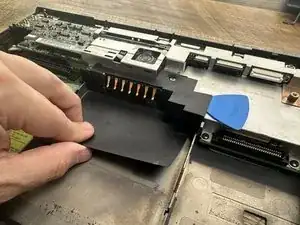

Сначала с помощью пластиковой лопатки снимите пластиковый экран батарей, аккуратно чтобы не порвать пластик.

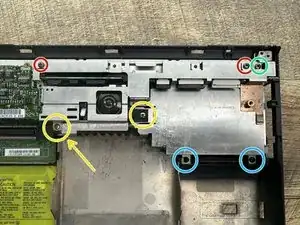

Выверните два (2) винта M2.5x4mm сверху, где указано.

Выверните один (1) винт M2.5x3mm, где указано.

Выверните два (2) винта M2.5x16mm внизу слева у аккумулятора. При снятии левого винта (обозначенного стрелкой) обязательно сохраните под ним пластиковую распорку.

Выверните два (2) винта M2.5x6mm внизу справа, фиксирующие разъём HDD.

Будьте осторожны при снятии экрана, так как кабель динамика всё ещё может быть подключён.

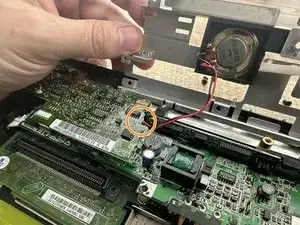

Отсоедините кабель динамика от звуковой платы. После этого можно снять основную экранную крышку и отложить её в сторону.

Шаг 10

Поднимая с правой стороны, оттяните плату-переходник вверх и от себя от разъёма слева. Отложите в сторону.

Шаг 11

Снимите звуковую плату с разъёма, подняв её с правой стороны, затем потянув прямо вверх и наружу.

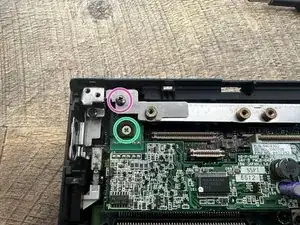

Снимите верхний один (1) винт Philips M2.5x4 мм сверху вместе с металлической скобой.

Снимите один (1) потайной винт Philips M2.5x7 мм с гнезда питания.

Снимите плату питания с разъёма, подняв её с правой стороны, затем потянув прямо вверх и наружу.

Шаг 12

Снимите по два (2) винта Philips M2.5x4 мм с каждой стороны задней части корпуса.

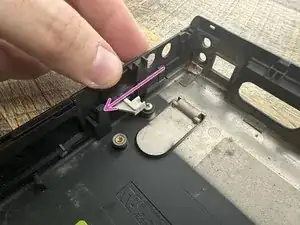

Поднимите крепёжные скобы винтов и отведите их от корпуса.

Крепёжные скобы одинаковы, поэтому не нужно отслеживать правую и левую.

Шаг 13

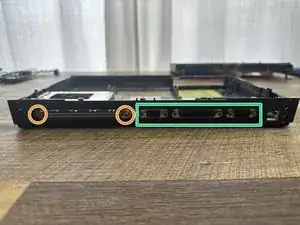

С задней стороны корпуса снимите по две (2) шестигранные гайки 5.5 мм с каждой стороны разъёма док-станции.

Снимите по шести (6) шестигранных винтов 5 мм с каждой стороны разъёмов последовательного, параллельного и видеовыхода.

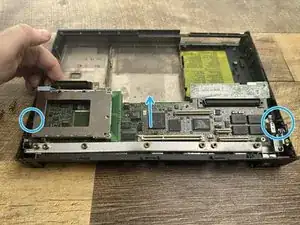

Чтобы вынуть основную плату, аккуратно поднимите заднюю часть и сдвиньте её к передней части корпуса. Есть две зоны, по одной с каждой стороны, которые необходимо осторожно освободить.

Совет при сборке: Убедитесь, что ползунок питания при сборке находится полностью в сторону корпуса. Переключатель на основной плате должен опираться в выемку внутри белого рычага ползунка.

Если разбор дисплея вам не нужен, на этом можно остановиться.

Шаг 14

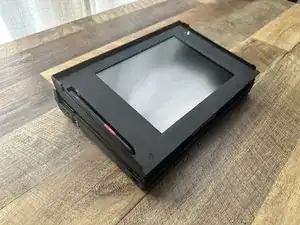

Снимите перо (если имеется).

Снимите три (3) пластиковые заглушки винтов с помощью модельного ножа. Вставьте лезвие так, чтобы оно было чуть под заглушкой, затем используйте тыльную сторону ножа, чтобы снять её, чтобы не порезать заглушку. Затем снимите три (3) винта Philips M2x8 мм.

Снимите одну (1) пластиковую заглушку винта описанным выше способом. Затем снимите один (1) винт Philips M2x5 мм.

Снимите наклейку IBM ThinkPad аналогичным приёмом, под ней обнаружится один (1) винт Philips M2x8 мм. Снимите его, чтобы продолжить.

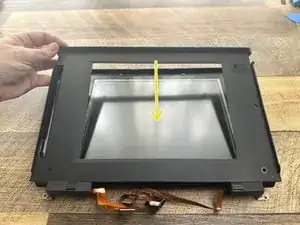

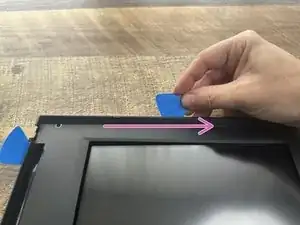

Чтобы ослабить лицевую рамку, вставьте пластиковую лопатку под левый фиксатор дисплея в верхней части отсека для пера. Затем, используя вторую лопатку, начните отщёлкивать защёлки вдоль верхней части рамки, пока она не отойдёт.

Наклоните рамку к себе, при этом осторожно, чтобы не повредить защёлки снизу, и снимите её.

Шаг 15

Отключите питающий кабель LCD от инверторной платы.

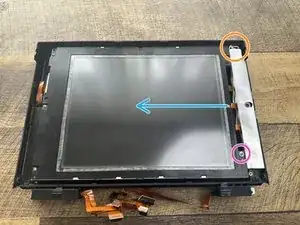

Снимите один (1) винт с шляпкой Philips M2x7 мм и шайбу в указанном месте.

Разверните LCD-панель, осторожно, чтобы не повредить два (2) ленточных кабеля, подключенных к нижней стороне левой части панели.

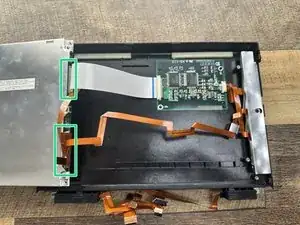

Отключите два (2) ленточных кабеля от задней стороны LCD-панели. Снимите и отложите в сторону.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.
