Как заменить вращающийся шпиндель вентилятора в IBM ThinkPad X60s
В этом руководстве описывается замена вращающегося шпинделя внутри вентилятора. Замена этой детали может решить проблемы с охлаждением и шумом, связанные с неисправным вентилятором. Доступ к шпинделю вентилятора возможен только после открывания нижней части материнской платы и снятия кожуха вентилятора.
Шаг 1
Переверните ноутбук крышкой вниз, чтобы батарея была направлена от вас.
Сдвиньте фиксатор батареи влево.
Шаг 2
Выполняйте эти шаги после отключения ноутбука от питания и после его полного выключения.
Одновременно выполните следующее:

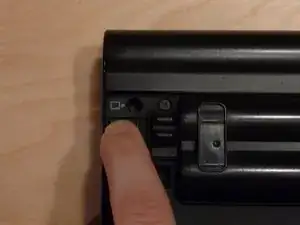

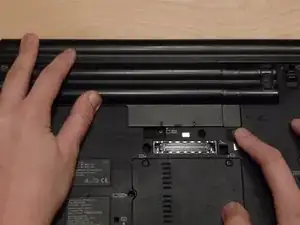

Сдвиньте и удерживайте кнопку освобождения батареи вправо.
Оттолкните батарею от себя, вытащив её из задней части ноутбука.
Шаг 3

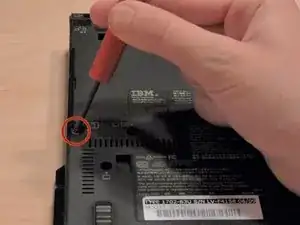

Открутите черный винт Phillips #2 длиной 4 мм, крепящий крышку отсека жёсткого диска.

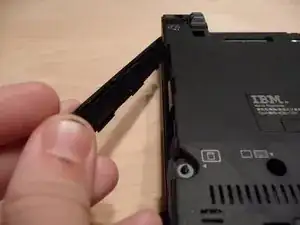

Поднимите крышку отсека жёсткого диска и сдвиньте её влево, чтобы открыть корзину жёсткого диска.

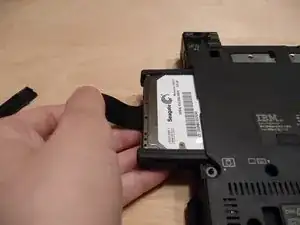

Выньте корзину жёсткого диска за пластиковую вытяжную петлю.
Шаг 4

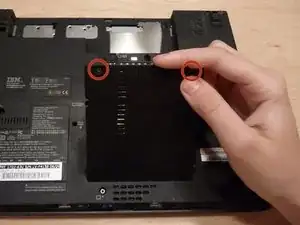

Открутите два черных винта Phillips #1, крепящих крышку модуля оперативной памяти.
Эти винты останутся соединёнными с крышкой.

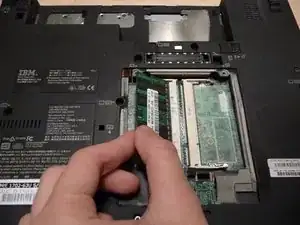

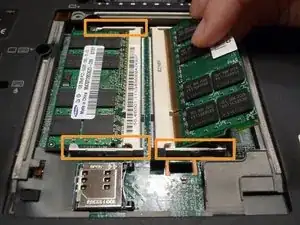

Снимите обнаруженные модули оперативной памяти, отводя защёлки наружу (в сторону от краёв модулей).
Шаг 5

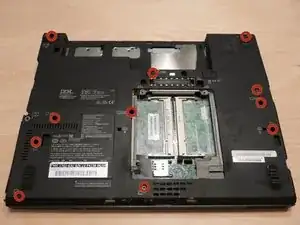

Открутите одиннадцать черных винтов Phillips #1 длиной 6 мм, крепящих клавиатуру и подлокотник.
Переверните ноутбук.
Шаг 6
Одновременно выполните следующее:

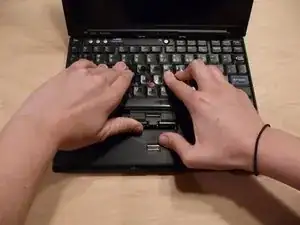

Отодвиньте клавиатуру назад (от себя) обеими руками.
Подденьте клавишу мыши большим пальцем, чтобы приподнять клавиатуру вверх (от рабочей поверхности).
Потяните вверх, чтобы отсоединить шлейф клавиатуры.
Шаг 7

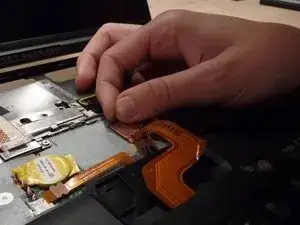

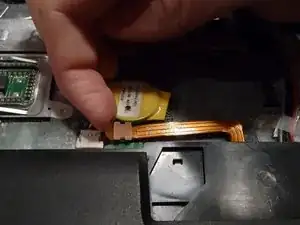

Потяните вверх, чтобы отсоединить шлейф сканера отпечатков пальцев.

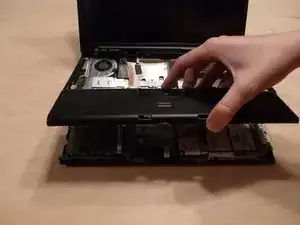

Поднимите лицевую панель и снимите её.
Шаг 8

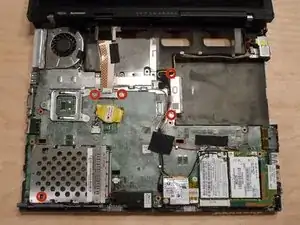

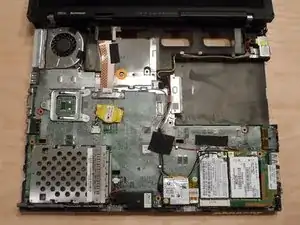

Открутите пять серебристых винтов Phillips #1 длиной 3 мм, крепящих материнскую плату.
Открутите серебристый винт Phillips #1 длиной 7 мм, крепящий материнскую плату.
Шаг 9

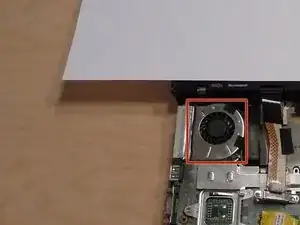

(Опционально) Подложите лист бумаги или другой защитный материал на экран ноутбука.

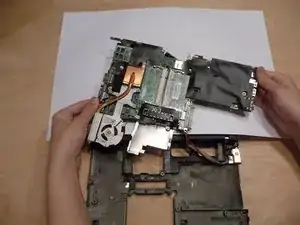

Переверните материнскую плату на экран (или на защитный материал).
Переворачивание материнской платы не должно требовать силового воздействия.
Будьте чрезвычайно осторожны, чтобы не повредить шлейфы или провода, всё ещё подключённые к материнской плате.
Шаг 10

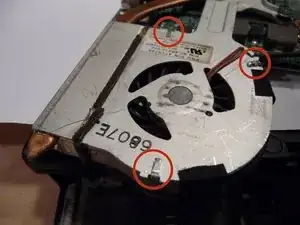

Отогните три металлические защёлки на теперь-открытой нижней стороне кожуха вентилятора с помощью плоскогубцев с узкими губками.
Переверните материнскую плату обратно.
Переворачивание материнской платы не должно требовать силового воздействия.
Будьте чрезвычайно осторожны, чтобы не повредить шлейфы или провода, всё ещё подключённые к материнской плате.
Шаг 11

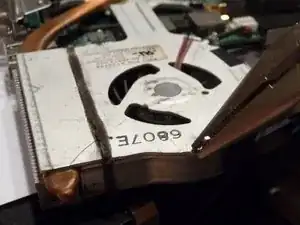

Снимите металлический кожух с вентилятора.
Возможно, кожух приклеен фольгированной лентой. В этом случае аккуратно удалите ленту, чтобы затем вернуть её на место после замены шпинделя вентилятора.

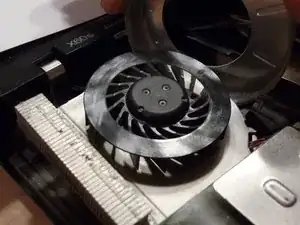

Снимите и замените шпиндель вентилятора.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
