Разборка GIGABYTE 15.6" P55Wv6-NE2
Это базовое руководство по разборке и обзор деталей GIGABYTE 15.6" P55Wv6-NE2. У меня в комплекте был установлен 128 ГБ Lite-On M.2 2280 SSD и безымянный 1 ТБ жесткий диск. Ноутбук поддерживает NVMe M.2 SSD. В нем стояла 1 планка SODIMM 16 ГБ от Crucial, остаётся возможность расширения до поддерживаемых 32 ГБ. Я планирую добавить ещё 16 ГБ оперативной памяти, заменить M.2 SSD на Samsung 960 Evo 250 ГБ NVMe и установить 1 ТБ Samsung 850 2.5" SSD.
http://www.gigabyte.us/products/product-...
Шаг 1

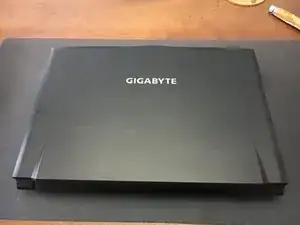

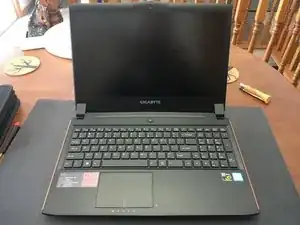

Как и при работе с любой электроникой, убедитесь, что вы находитесь в среде без статического электричества, и компьютер выключен.
Шаг 2

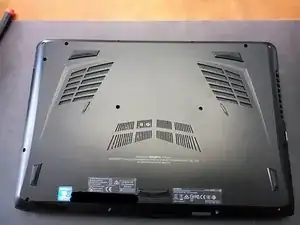

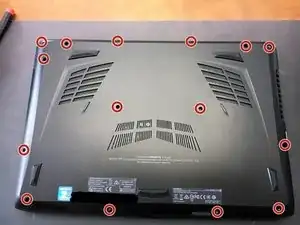

Используйте отвертку PH00, чтобы выкрутить 15 винтов, удерживающих нижнюю крышку. Крышка сзади не зажата крупными защёлками, поэтому аккуратное давление должно её освободить.
Шаг 3

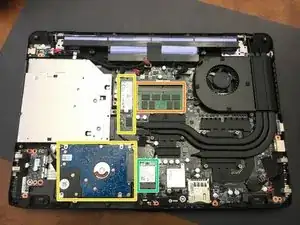

Два слота SODIMM, у меня была установлена 16 ГБ память Crucial.

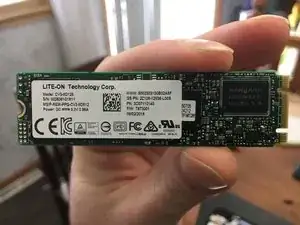

M.2 2280 SSD, который был установлен, — Lite-On. 2.5" 1 ТБ жесткий диск был без маркировки.
Беспроводной модуль — Intel 8260NGW
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
