HP Pavilion - 17 g173ca Разборка для доступа к оперативной памяти и жесткому диску

Начните с отключения сетевого кабеля питания, затем переверните и снимите аккумулятор.

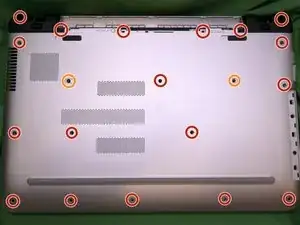

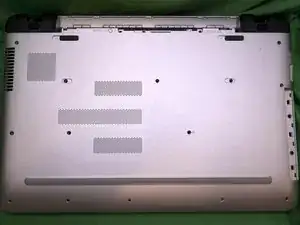

На нижней стороне видно большое количество винтов, все они одинакового размера и длины — удалите их все.

Есть два винта, скрытые под серебряными наклейками, обозначенные оранжевыми кругами — снимите наклейки и винты под ними.

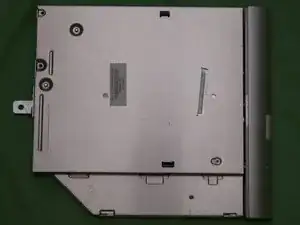

Снимите оптический привод — если все винты удалены, он должен легко выдвинуться.

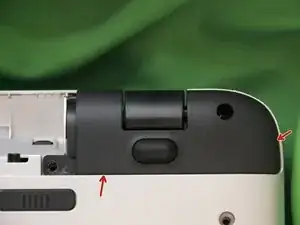

Используйте медиатор (guitar pick) чтобы освободить пластиковые защёлки в точках, показанных на чёрных крышках рядом с петлями.

Если просто поддеть чёрные крышки, одна маленькая защёлка может сломаться, но эти защёлки не являются критичными.

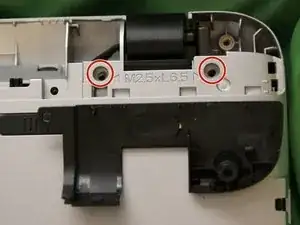

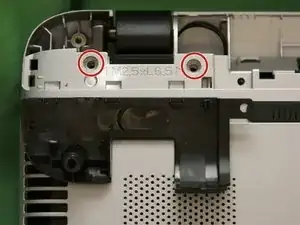

После снятия крышек удалите ещё два винта, находящиеся под крышками.

Все винты такие же, как уже удалённые.

Поставьте ноутбук обратно в рабочее положение и откройте крышку.

Используя медиатор, освободите пластиковые фиксирующие защёлки, удерживающие нижнюю крышку корпуса.

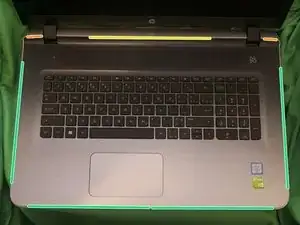

Сначала освободите участки, помеченные зелёным, затем жёлтым и последними — оранжевым.

Закройте крышку и снова переверните устройство.

Нижняя крышка теперь должна быть свободна: поднимите переднюю часть в первую очередь и сдвиньте крышку в сторону петель.

Если крышка не поддаётся, убедитесь, что вы удалили все винты на нижней стороне, включая два скрытых под наклейками.

После снятия нижней крышки жесткий диск и оперативная память доступны.

Жесткий диск удерживается только за счёт трения.

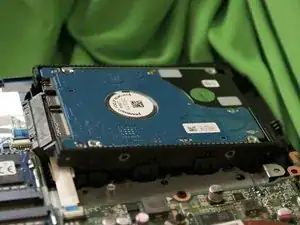

Чтобы вынуть жесткий диск из крепления, приподнимите его с конца, расположенного ближе к кабелям данных и питания.

Отключите кабели питания и данных — кабель является тонкой ленточной шиной, поэтому обращайтесь осторожно, не вытягивайте его слишком сильно.

Приподнимите конец кабеля ещё немного и сдвиньте диск в сторону оперативной памяти, чтобы освободить защёлки, удерживающие другой конец.

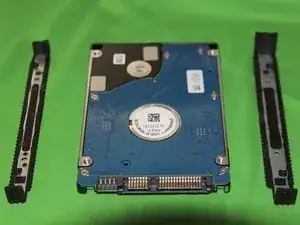

Монтажная рамка просто вытягивается с диска, она также закреплена только за счёт трения.

При сборке держите устройство перевёрнутым и сдвиньте нижнюю крышку на место, начиная с петель.

Немного сложно сесть защёлкам возле петель и отсека аккумулятора.

Когда область у петель будет близка к защёлкиванию, проведите пальцами по бокам у клавиатуры, чтобы защёлкнуть боковые и переднюю части.

Поставьте устройство в рабочее положение, откройте крышку и проведите пальцами по кромке под дисплеем и по всему периметру, чтобы убедиться, что все защёлки на месте.

Установите оптический привод на место.

Снова переверните устройство.

Верните винты, которые будут скрыты под чёрными крышками у петель.

Установите чёрные крышки у петель, а затем все остальные винты. Не забудьте наклейки для двух скрытых винтов.
