Замена оперативной памяти (RAM) HP Pavilion 17-f004dx

Перед снятием аккумулятора убедитесь, что ноутбук полностью выключен.

Сдвиньте чёрные фиксаторы аккумулятора внутрь, чтобы извлечь аккумулятор.

Вытяните аккумулятор на себя, удерживая фиксаторы пальцами в сдвинутом положении.

Удалите один винт 7 мм крестовой отверткой Phillips #1.

Используйте металлическую лопатку, чтобы выдавить оптический привод из гнезда для удаления.

Удалите пятнадцать винтов 7 мм крестовой отверткой Phillips #1.

Снимите тонкую пластиковую крышку, используя плоскую металлическую лопатку, чтобы открыть доступ к другому винту.

Удалите один винт 7 мм крестовой отверткой Phillips #0.

Используйте металлическую лопатку, чтобы снять резиновые «ножки» и открыть доступ к двум винтам.

Под каждой резиновой ножкой находится винт.

С помощью крестовой отвертки Phillips #1 удалите по одному винту 4.8 мм с каждой стороны.

Снимите две чёрные торцевые заглушки, чтобы открыть доступ к дополнительным винтам.

Для снятия заглушек потребуется приложить некоторое усилие.

Удалите следующие шесть винтов крестовой отверткой Phillips #1:

Два винта 7 мм.

Два винта 7 мм.

Два винта 4.8 мм.

Удалите два винта-шестигранника 2.4 мм в отсеке оптического привода крестовой отверткой Phillips #0.

Переверните ноутбук. Затем, открыв ноутбук, двигайте пластиковый инструмент для поддевания по верхней крышке, чтобы отвести её от корпуса.

Частично приподнимите верхнюю крышку от корпуса.

Отсоедините шлейф питания кнопки включения от материнской платы.

Отсоедините шлейф тачпада от материнской платы.

Отсоедините шлейф клавиатуры от материнской платы.

Теперь Вы можете полностью поднять переднюю панель и отсоединить её от остальной части ноутбука.

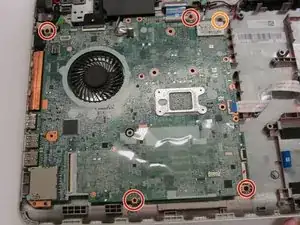

Удалите четыре винта 5.6 мм крестовой отверткой Phillips #1.

Удалите один винт 3 мм крестовой отверткой Phillips #1.

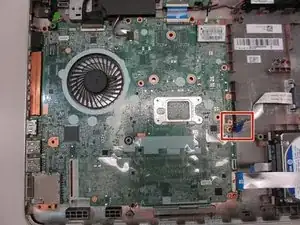

Отсоедините шлейф из отсека оптического привода от материнской платы.

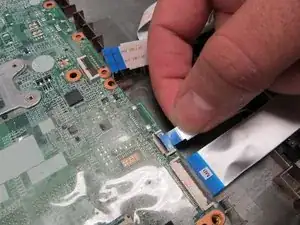

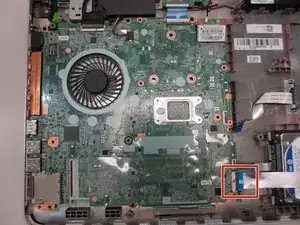

Отсоедините шлейф жёсткого диска от материнской платы.

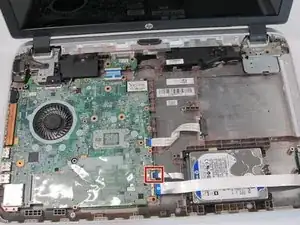

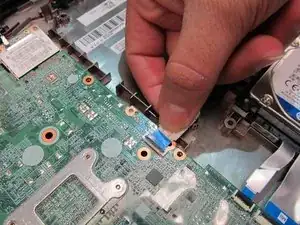

Отключите шлейф, проходящий над жёстким диском, от материнской платы.

Между материнской платой и корпусом ноутбука всё ещё остаются кабели.

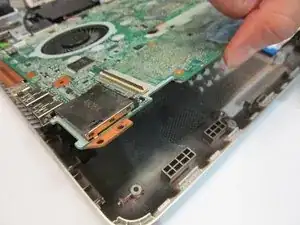

Осторожно приподнимите материнскую плату и оперите её о экран.

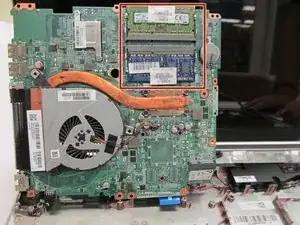

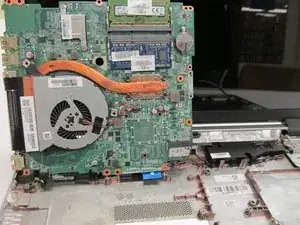

На материнской плате расположены два слота для оперативной памяти. Процедура извлечения для каждого модуля одинаковая.

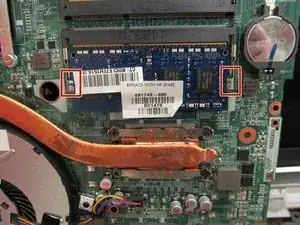

Отодвиньте металлические защёлки в стороны от модуля памяти.

Не прикасайтесь к элементам на плате модулей памяти. Держите модуль только за края.

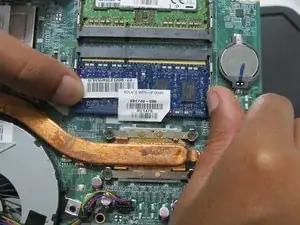

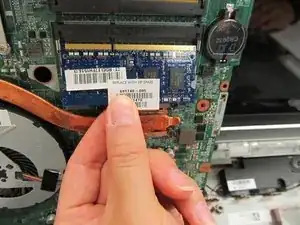

Осторожно извлеките модуль памяти из разъёма.
