Замена материнской платы HP Pavilion 17-g192dx

Выключите ноутбук.

Сдвиньте фиксатор батареи вправо, пока не увидите символ открытого замка.

Сдвиньте рычаг извлечения батареи влево, пока батарея не выдвинется.

Может потребоваться значительное усилие.

Поднимите батарею вверх.

С помощью металлической лопатки подденьте заглушки винтов.

Открутите пятнадцать 7-миллиметровых винтов, крепящих заднюю крышку, с помощью отвёртки Phillips #00.

Открутите 7-миллиметровый винт, фиксирующий дисковод, с помощью отвёртки Phillips #00.

С помощью инструмента для вскрытия iFixit выдвиньте дисковод из корпуса.

Когда дисковод достаточно выйдет, он легко выскользнет.

Открутите четыре 7-миллиметровых винта, крепящих задние опоры, с помощью отвёртки Phillips #00.

С помощью металлической лопатки приподнимите заднюю опору, пока она не отсоединится.

Открутите два 7-миллиметровых винта, расположенных за пластиной, с помощью отвёртки Phillips #00.

Подденьте корпус инструментом для вскрытия iFixit, пока не почувствуете щелчок.

Продолжайте поддёвывать по периметру, пока не сможете отделить корпус от клавиатуры руками.

Осторожно разъедините две части.

Раздвиньте пальцами два чёрных фиксатора по бокам модуля оперативной памяти, пока планка не поднимется под углом.

Аккуратно выдвиньте модуль оперативной памяти из разъёма, сохраняя угол.

На изображениях показано извлечение модуля ОЗУ без предварительного освобождения фиксаторами. Убедитесь, что используете чёрные фиксаторы для безопасного извлечения и избежания повреждения ОЗУ или материнской платы.

При установке вставьте модуль ОЗУ под таким же углом, каким он выдвигался, затем надавите вниз, пока не услышите щелчок фиксаторов.

Открутите четыре 2-миллиметровых винта радиатора с помощью отвёртки Phillips #00.

Снимите радиатор.

При размещении радиатора на поверхности устанавливайте его так, чтобы термопаста не контактировала с рабочей поверхностью.

При повторной установке радиатора обязательно очистите поверхности контакта и нанесите новую термопасту.

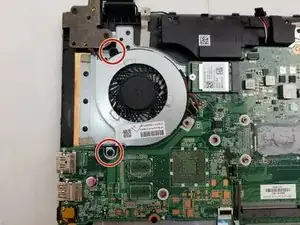

Открутите два 5-миллиметровых винта, крепящих вентилятор, с помощью отвёртки Phillips #00.

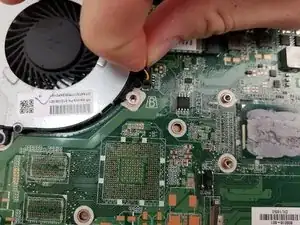

Отключите вентилятор охлаждения от материнской платы.

Снимите вентилятор охлаждения.

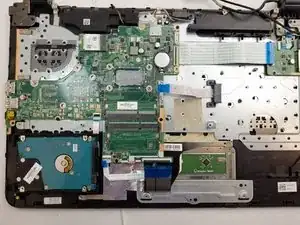

Отключите все провода, подключённые к верхней части материнской платы.

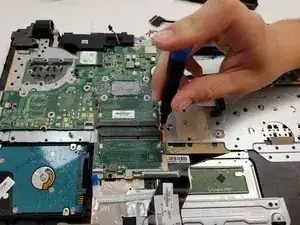

С помощью инструмента для вскрытия поднимите фиксатор, расположенный сверху на разъёме проводов.

Для отключения почти всех проводов потребуется инструмент для вскрытия.

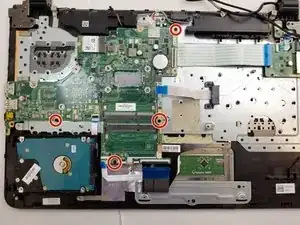

Открутите четыре 4-миллиметровых винта с помощью отвёртки Phillips #00.

Проверьте, что все соединения отключены.

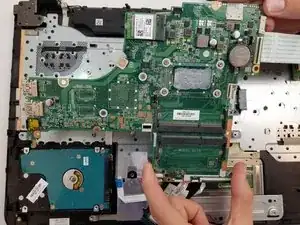

Поднимите материнскую плату и переверните её задней стороной вверх.

Снимите провод, всё ещё прикреплённый к задней части, с помощью пластикового инструмента для вскрытия.

Удалите материнскую плату.
