Замена жесткого диска HP Pavilion 17-f004dx

Перед снятием аккумулятора убедитесь, что ноутбук выключен.

Сдвиньте черные фиксаторы аккумулятора внутрь, чтобы извлечь аккумулятор.

Вытяните аккумулятор на себя, продолжая удерживать фиксаторы в сдвинутом положении.

Отвинтите один винт длиной 7 мм с помощью отвертки Phillips #1.

Используйте металлическую лопатку, чтобы выдвинуть CD-привод из слота для его извлечения.

Отвинтите пятнадцать винтов длиной 7 мм с помощью отвертки Phillips #1.

Снимите тонкую пластиковую накладку с помощью плоской металлической лопатки, чтобы добраться до другого винта.

Отвинтите один винт длиной 7 мм с помощью отвертки Phillips #0.

Используйте металлическую лопатку, чтобы снять резиновые «ножки», скрывающие два винта.

Под каждой резиновой ножкой находится винт.

Отвинтите с помощью отвертки Phillips #1 по одному винту длиной 4,8 мм с каждой стороны.

Снимите две черные заглушки, чтобы открыть доступ к дополнительным винтам.

Для снятия заглушек потребуется приложить некоторое усилие.

Отвинтите следующие шесть винтов с помощью отвертки Phillips #1:

Два винта длиной 7 мм.

Два винта длиной 7 мм.

Два винта длиной 4,8 мм.

Отвинтите два широкоголовых винта длиной 2,4 мм из отсека CD-привода с помощью отвертки Phillips #0.

Переверните ноутбук обратно. Затем, держа ноутбук открытым, пройдитесь пластиковым инструментом по периметру верхней крышки, чтобы аккуратно отсоединить ее от корпуса.

Частично приподнимите верхнюю крышку от корпуса.

Отсоедините ленточный кабель, соединяющий кнопку питания с материнской платой.

Отсоедините ленточный кабель, соединяющий тачпад с материнской платой.

Отсоедините ленточный кабель, соединяющий клавиатуру с материнской платой.

Теперь можно полностью снять переднюю панель с остальной части ноутбука.

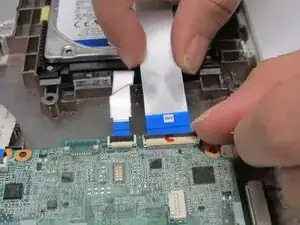

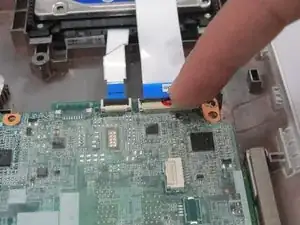

Поднимите черную фиксирующую планку, удерживающую два ленточных кабеля жесткого диска, чтобы освободить их.

Аккуратно вытащите кабели.

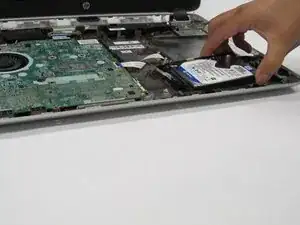

Извлеките жесткий диск из корпуса.

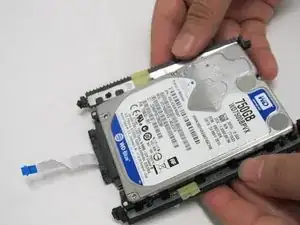

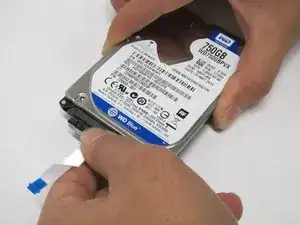

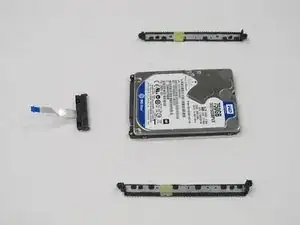

Снимите резиновый чехол с жесткого диска.
