Замена экрана HP Pavilion 17-f004dx

Перед снятием аккумулятора убедитесь, что ноутбук выключен.

Сдвиньте чёрные фиксаторы батареи внутрь, чтобы извлечь аккумулятор.

Вытяните батарею на себя, удерживая фиксаторы пальцами в нажатом положении.

Удалите один винт 7 мм крестовой отверткой Phillips #1.

Используйте металлическую лопатку, чтобы выдвинуть CD‑привод из его слота для извлечения.

Удалите пятнадцать винтов 7 мм крестовой отверткой Phillips #1.

Снимите тонкую пластиковую крышку с помощью плоской металлической лопатки, чтобы открыть ещё один винт.

Удалите один винт 7 мм крестовой отверткой Phillips #0.

Используйте металлическую лопатку, чтобы снять резиновые «ножки», чтобы открыть два винта.

Под каждой резиновой ножкой находится винт.

Используйте крестовую отвертку Phillips #1, чтобы снять по одному винту 4.8 мм с каждой стороны.

Снимите две чёрные заглушки на торцах, чтобы открыть дополнительные винты.

Для снятия заглушек потребуется небольшое усилие.

Удалите следующие шесть винтов крестовой отверткой Phillips #1:

Два винта 7 мм.

Два винта 7 мм.

Два винта 4.8 мм.

Снимите два широкоголовых винта 2.4 мм из отсека CD‑привода крестовой отверткой Phillips #0.

Переверните ноутбук. Затем, при открытом ноутбуке, проведите пластиковым монтажным инструментом вокруг верхней крышки, чтобы отжать её от корпуса.

Частично приподнимите верхнюю крышку от корпуса.

Отключите ленточный кабель, соединяющий кнопку питания с материнской платой.

Отключите ленточный кабель, соединяющий тачпад с материнской платой.

Отключите ленточный кабель, соединяющий клавиатуру с материнской платой.

Теперь вы можете полностью поднять переднюю панель от остальной части ноутбука.

Под каждым шарниром находится металлический элемент, соединяющий экран с корпусом.

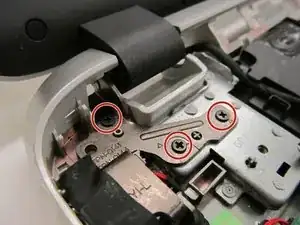

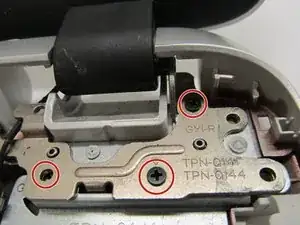

Удалите по три винта 5.6 мм с каждой стороны крестовой отверткой Phillips #1.

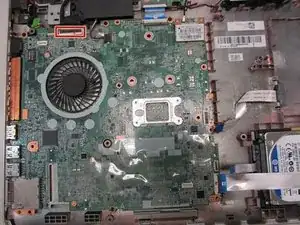

Поднимите чёрную фиксационную защёлку, чтобы отсоединить чёрный кабель, соединяющий экран с материнской платой.

Осторожно снимите чёрную ленточную шлейфовую ленту, которая была зафиксирована чёрной защёлкой.

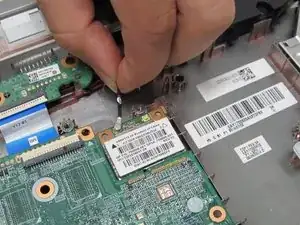

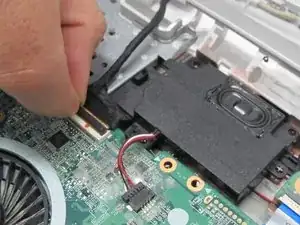

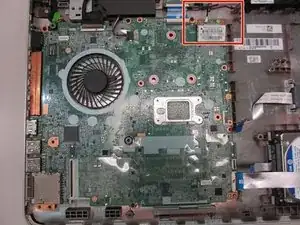

Найдите тонкий чёрный провод, идущий от экрана, и отсоедините его от материнской платы.

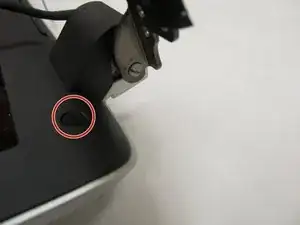

Снимите две маленькие резиновые заглушки на нижних правом и левом краях рамки экрана с помощью металлической лопатки, чтобы открыть два винта.

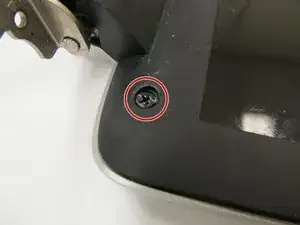

Удалите по одному винту 5.6 мм с каждой стороны нижней части экрана крестовой отверткой Phillips #1.

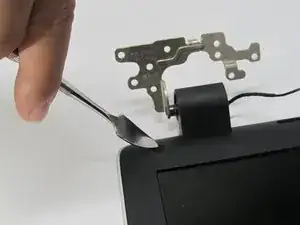

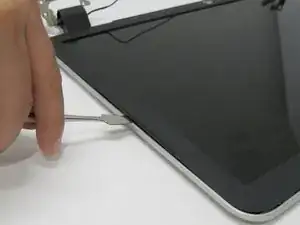

Используйте металлическую лопатку, чтобы снять пластиковый корпус по периметру экрана.

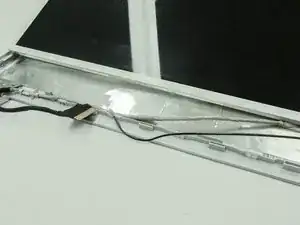

Будьте осторожны, чтобы не повредить провода.

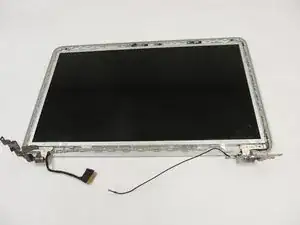

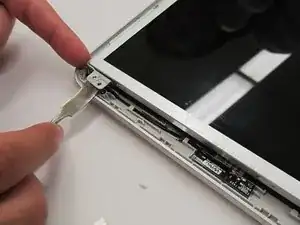

Используйте металлическую лопатку, чтобы частично извлечь экран из пластиковой рамки.

Не прикасайтесь напрямую к плате.

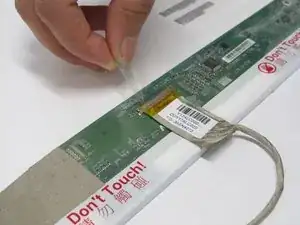

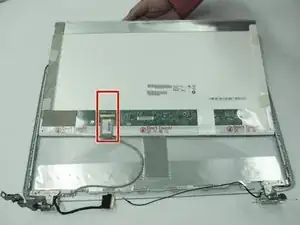

Переверните экран и снимите ленту, которая прижимает шлейф.

Оттяните шлейф от экрана.
