Замена клавиатуры HP Pavilion 17-f004dx

Перед снятием аккумулятора убедитесь, что ноутбук полностью выключен.

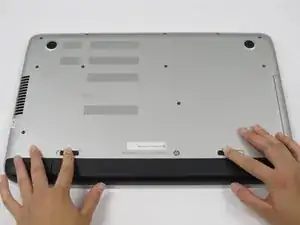

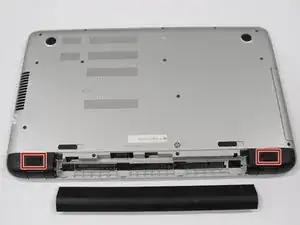

Сдвиньте чёрные защёлки аккумулятора внутрь, чтобы извлечь аккумулятор.

Вытяните аккумулятор на себя, удерживая защёлки пальцами в зажатом положении.

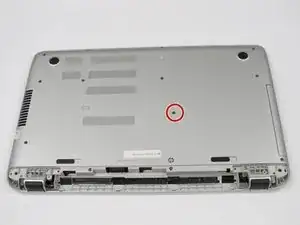

Удалите один винт 7 мм крестовой отверткой Phillips #1.

Используйте металлическую лопатку, чтобы выдвинуть оптический привод из его отсека для дальнейшего извлечения.

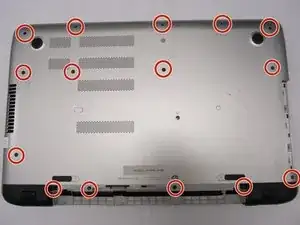

Удалите пятнадцать винтов 7 мм крестовой отверткой Phillips #1.

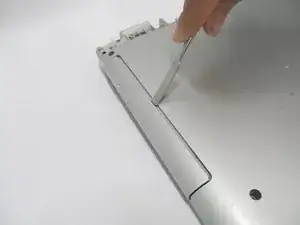

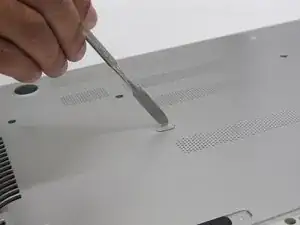

Снимите тонкую пластиковую крышку с помощью плоской металлической лопатки, чтобы открыть доступ к другому винту.

Удалите один винт 7 мм крестовой отверткой Phillips #0.

Используйте металлическую лопатку, чтобы снять резиновые «ножки» и открыть доступ к двум винтам.

Под каждой резиновой ножкой находится винт.

Используйте крестовую отвертку Phillips #1, чтобы удалить по одному винту 4,8 мм с каждой стороны.

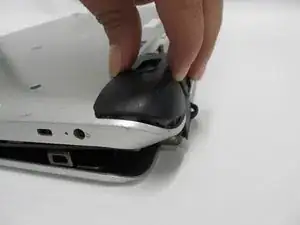

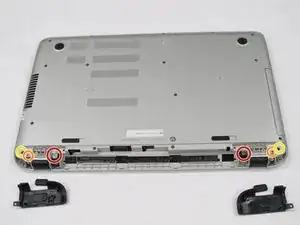

Снимите две чёрные торцевые заглушки, чтобы открыть дополнительные винты.

Для снятия торцевых заглушек потребуется приложить некоторое усилие.

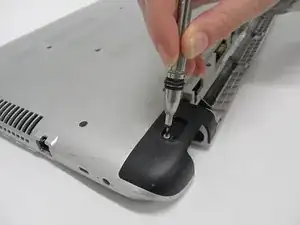

Удалите следующие шесть винтов крестовой отверткой Phillips #1:

Два винта 7 мм.

Два винта 7 мм.

Два винта 4,8 мм.

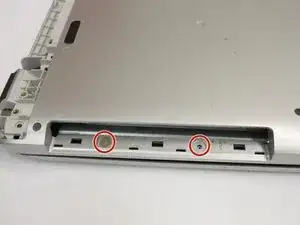

Удалите два широкоголовых винта 2,4 мм из отсека оптического привода крестовой отверткой Phillips #0.

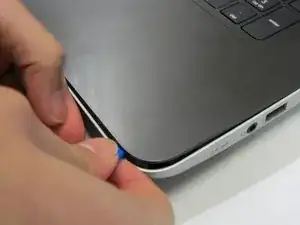

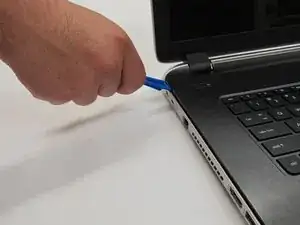

Переверните ноутбук. Затем, с открытым ноутбуком, проведите пластиковым инструментом по крышке сверху, чтобы поддеть её и отжать от корпуса.

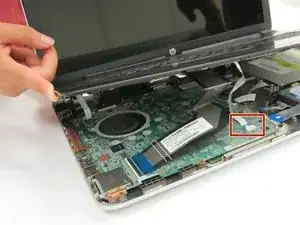

Частично приподнимите верхнюю крышку от корпуса.

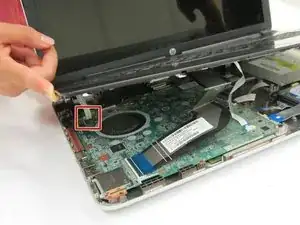

Отсоедините шлейф, соединяющий кнопку питания с материнской платой.

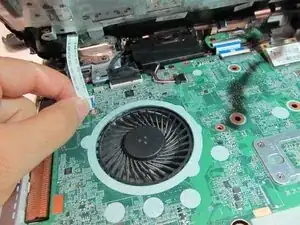

Отсоедините шлейф, соединяющий тачпад с материнской платой.

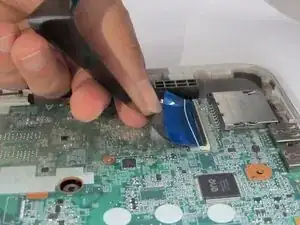

Отсоедините шлейф, соединяющий клавиатуру с материнской платой.

Теперь вы можете полностью снять переднюю панель с остальной части ноутбука.

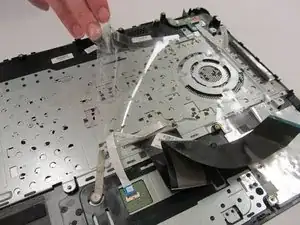

Переверните переднюю панель и частично снимите прозрачную пластиковую накладку, закрывающую корпус клавиатуры.

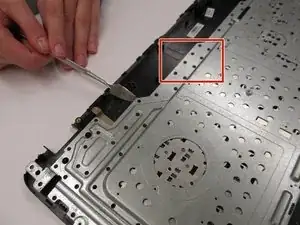

При подъёме металлического корпуса может разлететься пластиковая крошка. Эти детали показаны красным цветом.

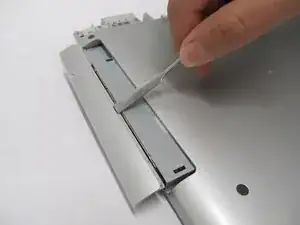

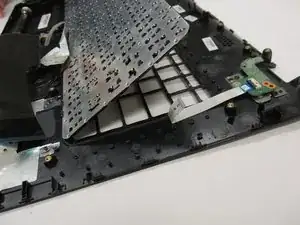

Используйте металлическую лопатку, чтобы снять металлический корпус с передней панели.

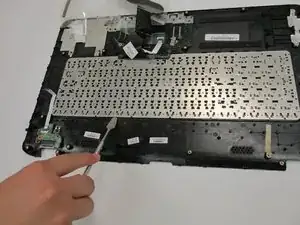

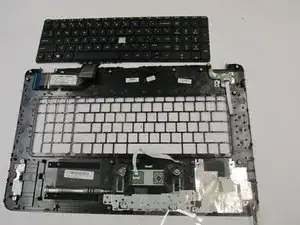

Поднимите металлический корпус с передней панели, чтобы отделить клавиатуру от верхней панели.
